বর্ণনা:

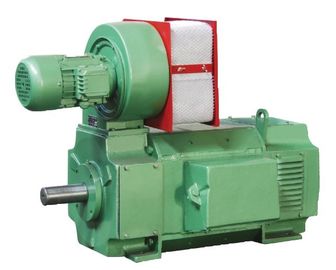

মাউন্ট এবং Z4 ডিসি মোটর সামগ্রিক টাইপ করা হয়, IEC72 স্ট্যান্ডার্ড মেনে চলতে পর্বত গুহা মধ্যে অক্ষীয় দূরত্ব ব্যতীত (মাত্রা "বি")
এই সিরিজের মোটর বহুভুজ কাঠামো আছে, তাই তারা উচ্চ স্থান দক্ষ আছে. তাদের stator জোয়াল যা স্তরায়ণ এবং ব্যবহারের সংশোধনকারী পাওয়ার সাপ্লাই বর্তমান বর্তমান এবং দ্রুত পরিবর্তন স্পন্দিত প্রতিরোধ করতে পারে.
চৌম্বক মেরু তার সঠিক অবস্থান হওয়ার কারণে, এটি দিক পরিবর্তন করা সুবিধাজনক
তার ছোট আকার, ভাল পারফরম্যান্স, হালকা ওজন, উচ্চ দক্ষতা এবং নির্ভরযোগ্যতা জন্য ধন্যবাদ, আমাদের Z4 ডিসি মোটর আন্তর্জাতিক উন্নত স্তরের সঙ্গে প্রতিদ্বন্দ্বিতা করতে পারেন.
আকাশ |
তাপমাত্রা সীমা: | -15 ~ 40 ℃ |
বায়ুমণ্ডলের আর্দ্রতা: | 90% আপেক্ষিক আর্দ্রতা কম |
উচ্চতাজনিত: | সমুদ্রতল উপরে 1000m কম |
বায়ুমণ্ডলের শর্ত: | কোন ক্ষয়কারিতা গ্যাস, কোন ধুলো, কোনো ভারী মানসিক দূষণ, কোন শিখা, কোন লবণ দানা |
স্ট্যান্ডার্ড বৈশিষ্ট্য: |
মান | IEC34-1 / DIN57530 |
ধাপ | তিন ধাপে |
ফ্রেমের আকার | H100 |
রক্ষা করুন বৈশিষ্ট্য | সম্পূর্ণই ঘিরা |
আউটপুট বিন্যাস | 1.4 ~ 5.5KW |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 160V, 440V বা অনুরোধে |
নির্ধারিত গতি | 3000,2000,4000 R / কমপক্ষে |
ফ্রিকোয়েন্সি | 50HZ |
সুরক্ষা বর্গ | IP21S |
অন্তরণ | এফ / বি |
পটভূমি | IMB3 / IMB35 বা আপনার অনুরোধে |
শীতলকারী | IC06, IC17, IC37 |
দায়িত্ব | S1 |
Thermometry | ঐচ্ছিক |
সাক্ষ্যদান | চট্টগ্রাম সিটি কর্পোরেশন, সিই, ISO9001 |
বিশেষ মোটর গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যায় |
টাইপ কোডের অর্থ
শীতল বায়ু ভলিউম, বায়ু চাপ এবং ফ্যান মোটর ক্ষমতা জন্য প্রয়োজন
ফ্রেমের আকার | এয়ার ভলিউম | স্থির চাপ | মোটর আউটপুট |
মি 3 / ঘঃ | বাবা | কিলোওয়াট |
Z4-100 | 160 | 200 | 0.04 |
ফ্যান মোটর সব তিন ফেজ, দুই মেরু, 380V হয়
টেকনিক্যাল স্পেসিফিকেশন:
নীচের তথ্য উত্তেজনা হ্রাস অন্তর্ভুক্ত হয়, হাপর ক্ষতি ব্যতীত
মোটর প্রকার | হারের ক্ষমতা | নির্ধারিত গতি | চৌম্বক গতি | আর্ম. Curr. | উত্তেজনা পাওয়ার | বর্ম সার্কিট প্রতিরোধের | বর্ম সার্কিট আবেশাঙ্ক | ফিল্ড আবেশাঙ্ক | এক্সটার্নাল আবেশাঙ্ক | দক্ষতা | নিষ্ক্রিয়তা মুহূর্ত | ওজন | |
|
পি এন | 160V | 400V | 440V | এন এফ | মধ্যে | পি এফ | আর | L a | এল এফ | এল আর | η | জিডি 2 | |
কিলোওয়াট | R / কমপক্ষে | R / কমপক্ষে | একটি | ওয়াট | Ω (20 ℃) | MH | এইচ | MH | % | Kgm2 | কেজি | |
Z4-100-1 | 2.2 | 1490 | | | 3000 | 17.9 | 315 | 1.19 | 11.2 | 22 | 15 | 67,8 | 0,044 | 72 | |
1.5 | 955 | | | 2000 | 13.3 | 2.17 | 21.4 | 13 | 58.5 | |
4 | | 2630 | | 4000 | 12 | 2.82 | 26 | 18 | | 78.9 | |
4 | | | 2960 | 4000 | 10.7 | 80,1 | |
2 | | 1310 | | 3000 | 6.6 | 9.12 | 86 | 68,4 | |
2.2 | | | 1480 | 3000 | 6.5 | 70,6 | |
1.4 | | 860 | | 2000 | 5.1 | 16,76 | 163 | 60.3 | |
1.5 | | | 990 | 2000 | 4,77 | 63.2 | |
মাউন্ট করা এবং সার্বিক মাত্রা (মিমি)
মাউন্ট প্রকার: IMB3 / IM1001
ফ্রেমের আকার | মাউন্ট মাত্রা (মিমি) | সার্বিক মাত্রা (মিমি) |
একটি | বি | সি | : D | ই | এফ | জি | ডিএ | ইএ | এফএ | জিসি | এইচ | কে | এবি | এসি | বিজ্ঞাপন | এইচডি | H1 | এল | L1 |
Z4-100-1 | 160 | 318 | 63 | 24 | 50 | 8 | 27 | 24 | 50 | 8 | 27 | 100 | 12 | 197 | 234 | 179 | 398 | 10 | 500 | 580 |
Z4-100-2 | 358 | 540 | 620 |
মাউন্ট প্রকার: IMB35 / IM2001
ফ্রেমের আকার | মাউন্ট মাত্রা (মিমি) | সার্বিক মাত্রা (মিমি) |
একটি | বি | সি | : D | ই | এফ | জি | ডিএ | ইএ | এফএ | জিসি | এইচ | কে | এম | এন | এস | টি | পি | এবি | এসি | বিজ্ঞাপন | এইচডি | এল | L1 |
Z4-100-1 | 160 | 318 | 63 | 24 | 50 | 8 | 27 | 24 | 50 | 8 | 27 | 100 | 12 | 215 | 180 | 4- ¢ 15 | 4 | 250 | 197 | 234 | 179 | 398 | 500 | 580 |
Z4-100-2 | 358 | 4- ¢ 15 | 540 | 620 |
শক্তি সরবরাহ:
1, জিনিসপত্র এবং ফিল্ড সার্কিট পাওয়ার সাপ্লাই স্ট্যাটিক সংশোধনকারী পাওয়ার সাপ্লাই থেকে বা ডিসি জেনারেটর থেকে হতে পারে.
2, ধ্রুব ঘূর্ণন সঁচারক বল অধীনে হ্রাস বর্ম ভোল্টেজ গতি সমন্বয়; ধ্রুব ক্ষমতা অধীনে গতি সমন্বয় উত্তেজনা ভোল্টেজ হ্রাস.
3, পৃথকীকৃত উত্তেজনা মৌলিক উত্তেজনা টাইপ. নামমাত্র উত্তেজনা ভোল্টেজ is180V, অন্যান্য ভোল্টেজের এছাড়াও আপনার অনুরোধের ওপর গ্রহণযোগ্য.
অ্যাপ্লিকেশন:
Z4 ডিসি মোটর আমাদের সর্বশেষ পণ্য হয়. তারা ব্যাপকভাবে যেমন ধাতব শিল্প, মেটাল কাটিয়া মেশিন, কাগজ, মুদ্রণ, টেক্সটাইল, ডায়িং, সিমেন্ট, প্লাস্টিক এক্সট্রুশন যন্ত্রপাতি এবং তাই হিসাবে বিভিন্ন যন্ত্রপাতি, ড্রাইভটি উৎস হিসেবে ব্যবহৃত হয়.
প্রতিযোগিতামূলক সুবিধা:
এইচডি মোটর প্রায় 20years উৎপাদন ইতিহাস, যা চীন মধ্যে একটি বিখ্যাত মোটর ব্র্যান্ড সঙ্গে চীন থেকে ডাঁটা. একটানা উদ্ভাবনের উপর নির্ভর, ও HD মোটর তাদের নিখুঁত পারফরম্যান্স দিয়ে কম Votage মোটর উৎপাদন, নির্ভরযোগ্য গুণগত মান, উচ্চ দক্ষতা এবং শক্তি সংরক্ষণ অন্যতম সেরা হয়ে.
উচ্চ গুণমান নিরোধক উপাদান নিখুঁত অন্তরণ সিস্টেম সম্মিলন.
পারফেক্ট কার্তুজ ভাল চেহারা সঙ্গে মোটর নিশ্চিত করে এবং মোটর টেকসই.
1. কম ভোল্টেজ মটরস উৎপাদন ফোকাস;
2. দক্ষ গ্রাহক সেবা
3. নিজস্ব মোটর.
