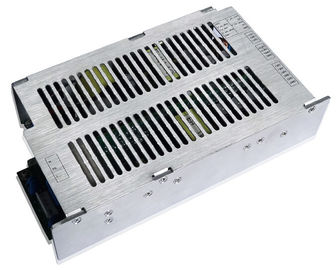

এসি ডিসি পাওয়ার সরবরাহ 500W আউটপুট 30V / 12A, 5.8V / 9a, 24V / 2.5A, 12V / 2.5A SC500-220Q30
মুখ্য সুবিধা
ইনপুট পরিসীমা: 165 ~ 270Vac
চতুর্গুণ আউটপুট: 30V / 12A, 5.8V / 9a, 24V / 2.5A, 12V / 2.5A
উচ্চ দক্ষতা: 87%
লাইন নিয়ন্ত্রণ: ≤ ± 2%
লোড নিয়ন্ত্রণ: ≤ ± 2%
শর্ট সার্কিট সুরক্ষা
বর্তমান সুরক্ষা ওভার আউটপুট
ভোল্টেজ সুরক্ষা আউটপুট
ভোল্টেজ সুরক্ষা ইনপুট
ভোল্টেজ লক-আউট অধীনে ইনপুট
তাপমাত্রা সুরক্ষা ওভার
RoHS অনুবর্তী
প্রাকৃতিক শীতল
পন্যের স্বল্প বিবরনী
এই এসি-ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
তিরস্কার করা যায় ইনপুট ভোল্টেজ | 220 | ছুটি | |||
এসি ইনপুট ভোল্টেজ পরিসীমা | 165 | 270 | ছুটি | ||
এসি ইনপুট ফ্রিকোয়েন্সি পরিসীমা | 47 | 63 | Hz হয় | ||
সর্বোচ্চ. ইনপুট বর্তমান | 3.5 | একটি | ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড | ||
ইনপুট অন্তঃপ্রবাহ বর্তমান | 40 | একটি | সর্বোচ্চ. ইনপুট ভোল্টেজ, 25 ℃, প্রথম শুরু | ||
দক্ষতা | 85 | 87 | % | তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
আউটপুট ভোল্টেজ পরিসীমা | 30V | 24 | 30 | 31 | ভিডিসি | |
5.8V | 5.6 | 5.8 | 6 | ভিডিসি | ||
24V | 23 | 24 | 25 | ভিডিসি | চালু / বন্ধ সক্রিয় | |
12V | 11 | 12 | 13 | ভিডিসি | চালু / বন্ধ সক্রিয় | |
আউটপুট বর্তমান পরিসীমা | 30V | 0 | 9 | 12 | একটি | |
5.8V | 0 | 6 | 9 | একটি | ||
24V | 0 | 2 | 2.5 | একটি | ||
12V | 0 | 2 | 2.5 | |||
লাইন রেগুলেশন | ± 2 | % | ||||
লোড নিয়ন্ত্রণ | ± 2 | % | ||||
তাপমাত্রা নিয়ন্ত্রণ | ± 0.02 | % / ° সি | অপারেটিং তাপমাত্রা পরিসীমা উপর | |||
লহরী & গোলমাল | 30V | 400 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
চালু অন উত্থানের সময় | 500 | মাইক্রোসফট | সম্পূর্ণ লোড, 10% ~ 90% Vout | |||
চালু অন বিলম্ব সময় | 4 | গুলি | 220Vac, ফুল লোড | |||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | ± 5 | % |
সুরক্ষা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | ||
ভোল্টেজ অধীনে ইনপুট লক আউট | পালা-ভোল্টেজ থ্রেশহোল্ড | 155 | 165 | ছুটি | |||
চালু বন্ধ ভোল্টেজ থ্রেশহোল্ড | 135 | 145 | ছুটি | ||||
ভোল্টেজ সুরক্ষা ইনপুট | ভোল্টেজ রক্ষা | 285 | 305 | ছুটি | |||
রিকভারি ভোল্টেজ | 275 | 295 | ছুটি | ||||
ভোল্টেজ সুরক্ষা আউটপুট | 30V | 32 | 35 | ভিডিসি | হিক্কা | ||
5.8V | 7.5 | ভিডিসি | হিক্কা | ||||
শর্ট - সার্কিট সুরক্ষা | 10 | mΩ | হিক্কা | ||||
ওভার তাপমাত্রা সুরক্ষা | অটো রিকভারি | ||||||
ইনপুট ভোল্টেজ আবিষ্কারক | 150-290Vac রৈখিক পরিবর্তন 0.5-3.1Vdc রূপান্তর | লোড শর্তাবলীঃ 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
ইনপুট বর্তমান আবিষ্কারক | 0-3A রৈখিক পরিবর্তন 0.5-3.1Vdc রূপান্তর | ||||||
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
MTBF | 100 | KHrs | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 25 ℃ | ||
ওজন | 1500 | ছ |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | +75 | ℃ | ||
সংগ্রহস্থল তাপমাত্রা | -40 | +85 | ℃ | ||
আপেক্ষিক আদ্রতা | 10 | 90 | % | ||
সংগ্রহস্থল আর্দ্রতা | 10 | 95 | % | ||
উচ্চতা | 4000 | মি | |||
বায়ুমণ্ডলীয় চাপ | 70 | 106 | kPa |
নিরাপত্তা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
বিচ্ছিন্নতা ভোল্টেজ | আউটপুট ইনপুট | 1500 | ছুটি | 5mA / 1min, কোন arcing এবং ভাঙ্গন | ||
মাটিতে ইনপুট | 1500 | ছুটি | ||||
মাটিতে আউটপুট | 500 | ভিডিসি | 5mA / 1min, কোন arcing এবং ভাঙ্গন | |||
বিচ্ছিন্নতা প্রতিরোধের | আউটপুট ইনপুট | 10 | MΩ | 500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা | ||
বিদ্যুৎ বিভ্রাট | মাটিতে ইনপুট | 3.5 | mA বিদ্যুত | 264Vac, স্বাভাবিক অবস্থার |
, EMC বৈশিষ্ট্য
পদ | স্ট্যান্ডার্ড | পরিবেশ | নোট |
সিই | EN301489-1-8.4 | ক্লাস বি | পাস সিস্টেম পরীক্ষা |
RE | EN301489-1-8.4 | ক্লাস বি | পাস সিস্টেম পরীক্ষা |
সুরেলা | EN301489-1-8.5 | ||
ভোল্টেজ ওঠানামা এবং মিট্মিট্ | EN301489-1-8.6 | ||
ঢেউ | EN61000-4-5 | 2KV ± ডিফারেনশিয়াল মোড, 4KV ± সাধারণ মোড | নির্ণায়ক বি |
চোবান | EN61000-4-11 EN55024 | 0% যাও, 10ms ভোল্টেজ চোবান | নির্ণায়ক বি, ফেজ 0 পরীক্ষা, 90, 180 এবং 270 |
40% যাও, 20ms ভোল্টেজ চোবান | |||
70% যাও, 50ms ভোল্টেজ চোবান |
নোট:
নির্ণায়ক উত্তর: সময় এবং পরীক্ষা পরে সাধারন কর্মক্ষমতা.
নির্ণায়ক বি: নিম্ন ভোল্টেজ সুরক্ষা বা রিসেট অনুমতি নেই. অস্থায়ী আউটপুট ভোল্টেজ ওঠানামার ব্যাঘাতের মধ্যে কর্ম সমাপ্ত পর ceases, এবং যা থেকে EUT স্বয়ংক্রিয়ভাবে তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে. সিস্টেম পরীক্ষার সময়, আউটপুট ভোল্টেজ ওঠা নামা বা রিসেট খুব মঞ্জুরিপ্রাপ্ত নয়.
নির্ণায়ক সি: আউটপুট অস্থায়ী ক্ষতির দেওয়া হয়, কিন্তু হার্ডওয়্যার ক্ষতিগ্রস্ত করা যাবে না. EUT স্বয়ংক্রিয়ভাবে অথবা অপারেটর হস্তক্ষেপ তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে.
নির্ণায়ক আর: আউটপুট যা আদায়যোগ্য নয় হারানো অনুমতি দেওয়া হয়. প্রাথমিক প্রতিরক্ষামূলক উপাদান (ফিউজ) ক্ষতিগ্রস্ত হতে পারে. EUT recovers তার স্বাভাবিক কর্মক্ষমতা পরে ক্ষতিগ্রস্ত কম্পোনেন্ট প্রতিস্থাপন.
পরিবেশগত যোগ্যতা
স্থিতিমাপ | নোট |
কম্পন | ফ্রিকোয়েন্সি পরিসীমা: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz হয়; 80-500Hz, -3dB / OT গ; XYZ অক্ষ, 30min / অক্ষ |
মেকানিক্যাল শক | হাফ-সাইন ওয়েভ, 300m / s2,11ms, ± এক্স, ± y, ± জেড 6tims / অভিমুখ |
তাপমাত্রা সাইক্লিং | -40 ° C থেকে 55 ° C থেকে, ঢালু 1 ° সি / মিনিট., 6 চক্র |
পাওয়ার / তাপীয় সাইক্লিং | ভিন = মিনিট সর্বোচ্চ, সম্পূর্ণ লোড, 100 চক্র |
মেকানিক্যাল রূপরেখা
দৈর্ঘ্য × প্রস্থ × heigth: 210 × 115,5 × 52 (মিমি), 8,27 × 4.55 × 2.05 (এ),
সংযোগকারী designAations
CN9 মডেল: H101-5 / 3.96
পিন # | নাম |
1 | এল |
2 | এনসি |
3 | পিই |
4 | এনসি |
5 | এন |
J2 মডেল: H101-5 / 3.96
পিন # | নাম |
1 | + + 30V |
2 | + + 30V |
3 | + + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 মডেল: H101-4 / 3.96
পিন # | নাম |
1 | + + 5.8V |
2 | + + 5.8V |
3 | GND |
4 | GND |
J3 মডেল: H101-3 / 3.96
পিন # | নাম |
1 | + + 12V |
2 | GND |
3 | + + 24V |
J1
পিন # | নাম | নোট |
1 | GND | GND |
2 | P_30V_CON | 30V ট্রিম |
3 | P_AC_CON | ইনপুট শনাক্ত ভোল্টেজ |
4 | ID0 | GND সাথে সংযোগ স্থাপন করুন |
5 | Cur_Mon | ইনপুট বর্তমান শনাক্ত |
6 | P_12V_CON | 12V সক্রিয় |
7 | P_24V_CON | 24V সক্রিয় |
8 | id1 | GND সাথে সংযোগ স্থাপন করুন |
9 | GND | GND |
10 | GND | GND |
