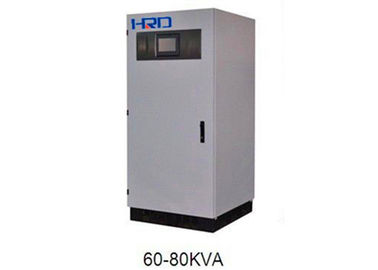

কম ফ্রিকোয়েন্সি 3 ধাপ অনলাইন ইউ.পি. 10KVA - RS232 সঙ্গে 400KVA
ভূমিকা: Powervalue (Ⅱ) আপগ্রেড করা আউটপুট বিচ্ছিন্নতা ট্রান্সফরমার দিয়ে নিয়ন্ত্রিত অনলাইন এলএফ ইউপিএস ডিএসপি. এটা আপনার সমালোচনামূলক এবং শিল্প চাহিদার জন্য আপনার নিখুঁত বৃহৎ ক্ষমতা শক্তি ঢাল হতে পারে.
গুণমান পাওয়ার সাপ্লাই
এইচআরডি পিভি (২ য়) সিরিজের একটি অন লাইন ডবল রূপান্তর বিচ্ছিন্নতা আউটপুট ট্রান্সফরমার, 400KVA করতে 10KVA থেকে ইউনিট ক্ষমতাসম্পন্ন (VFI) ইউপিএস হয়. এটা বৈদ্যুতিক পাওয়ার সাপ্লাই লাইনে interferences অনাক্রম্য হিসাবে এটি বিশেষ ইনপুট এবং আউটপুট ফিল্টার রয়েছে. বিশ্বের নেতৃস্থানীয় ডিএসপি প্রযুক্তি, উচ্চ গতির ডিএসপি প্রসেসরের সঙ্গে কঠোর চাপের সব ধরণের জন্য সিস্টেমের উচ্চ স্থায়িত্ব এবং দান স্থিতিশীল আউটপুট পাওয়ার সাপ্লাই গ্যারান্টি গৃহীত হয়.
পারফেক্ট APPLICAITON: মধ্য ও বৃহৎ ডাটা সেন্টার, টেলি যোগাযোগ, মূলধন যোগান, ট্রাফিক, প্রতিরক্ষা, চিকিৎসা, শিক্ষা, জ্বালানি, উত্পাদন, শিল্প, ইত্যাদি
সর্বাধিক নির্ভরযোগ্যতা
উন্নত ডিপিএস প্রযুক্তির যন্ত্র যথেষ্ট, নির্ভরযোগ্যতা উন্নত থেকে ইলেকট্রনিক উপাদান হ্রাসকরণ breakdowns সম্ভাবনা কমে যায়. ডিজিটাল নিয়ন্ত্রণ মাইক্রোপ্রসেসর যে, পিভি (২) এই সিরিজের সব অভ্যন্তরীণ পরামিতি নিয়ন্ত্রণ করে, এইভাবে নির্ভরযোগ্যতা এবং কর্মক্ষমতা বৃদ্ধি দ্বারা উপলব্ধ করা হয়. সমান্তরাল সংযোগ, ডিজিটাল নিয়ন্ত্রণ স্রোত, যা সাধারণত, এই ধরনের কম্পন এবং তাপমাত্রা হিসাবে ঘটনা কারণে সময়ের সাথে পরিবর্তন ইউপিএস ইউনিট এবং ম্যানুয়াল টিউনিং জন্য কোন প্রয়োজন সঙ্গে তথ্য বিনিময় মধ্যে ভারসাম্য নিশ্চিত করে. MTBF> 200,000h.PV (২ য়), যাতে তা সমান্তরাল সংযুক্ত করা যাবে প্রথম ইউনিটের ইনস্টলেশনের পরে এমনকি ডিজাইন করা হয়েছে. ক্ষমতা প্রাপ্যতা যেমন সমান্তরাল কনফিগারেশন, ডুয়েল বাস ফাংশন এবং ডায়নামিক ডুয়েল বাস সিস্টেম হিসাবে বিভিন্ন উপলব্ধ কনফিগারেশন ধন্যবাদ বৃদ্ধি করা যেতে পারে.
আরো দ্রুত এবং স্থিতিশীল অপারেশন সুনিশ্চিত: উচ্চগতি ডিএসপি প্রসেসর
আউটপুট 100% ভারসাম্যহীন করান লোড
আপগুলি 100% ভারসাম্যহীন করান লোড 3phase গ্রহণ লোড কনফিগারেশনের ধরণের সন্তুষ্ট করতে পারেন.
ইকো ফাংশন: ভাল ক্ষমতা অবস্থার অধীনে, ইউপিএস ইকো মোড, দক্ষতা কাজ করতে পারেন 98%, সবুজ এবং শক্তি সঞ্চয় পৌঁছানোর;
ইউপিএস শিল্প লোড
তার দৃঢ় জমিদার সামর্থ্য, আউটপুট গ্যালভানিক বিচ্ছিন্নতা এবং কম সুরেলা বর্তমান বিকৃতি সঙ্গে PV-প্লাস, শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ সমাধান.
ধন্যবাদ উচ্চ ব্যাটারি বর্তমান, পিভি প্লাস সিরিজ হিসাবে ব্যাটারি নির্মাতার দ্বারা বাঞ্ছনীয় বড় ব্যাটারি ব্যাংকের সঙ্গে কাজ করতে যেমন 10 ঘন্টার মধ্যে রিচার্জ গ্যারান্টি পারেন উপযুক্ত.
অপারেটিং নমনীয়তা: পিভি (২ য়) সিরিজ সকল ক্ষমতা রেটিং এছাড়াও ফ্রিকোয়েন্সি কনভার্টার 50 60 Hz হয় এবং তদ্বিপরীত হিসাবে ব্যবহার করা যেতে পারে.
রঙিন MULTIFUCTIONAL প্যানেল
7 ইঞ্চি রঙিন multifunctional প্যানেল ইউপিএস এর সহজ এবং Humanized অপারেশন করতে পারবেন. অবস্থা এবং এলার্ম, নিয়ন্ত্রণ কমান্ড, ইনপুট, আউটপুট, ব্যাটারি পরিমাপ (শক্তি, বর্তমান, ভোল্টেজ, ফ্রিকোয়েন্সি এবং তাপমাত্রা) এবং সেটিংস: এটা সবচেয়ে গুরুত্বপূর্ণ পরামিতি অ্যাক্সেস দেয়. পিভি (২ য়) সিরিজ 'নিদানবিদ্যা সিস্টেম 128 এলার্ম বা বার্তা কোন ঘটনা সুনির্দিষ্ট এবং বিস্তারিত সনাক্তকরণ অনুমতি পর্যন্ত রয়েছে.
উন্নত ব্যাটারি ম্যানেজমেন্ট (এবিএম)
অনুকূল ব্যাটারি ব্যবস্থাপনা অন্তর্ভুক্ত করা হয়েছে:
- পর্যায় ব্যাটারি পরীক্ষা, এবং স্বয়ংক্রিয়ভাবে চার্জিং বুস্ট মধ্যে স্থানান্তর এবং ব্যাটারি জীবদ্দশায় প্রসারিত করতে ব্যার্থতার ভাসা
- স্বয়ংক্রিয়ভাবে ব্যাটারী ক্ষমতা অনুযায়ী ব্যার্থতার বর্তমান ব্যাটারি সামঞ্জস্য
- রিচার্জ তাপমাত্রা ক্ষতিপূরণ (ঐচ্ছিক)
- সময় প্রদর্শনের ব্যাক আপ অবশিষ্ট
কর্মীদের জন্য সর্বোচ্চ নিরাপত্তা
ফিরে ফিড সুরক্ষা ডিভাইস এইভাবে রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করা, মূল প্রজেক্টের বিতরণ বোর্ড কোনো ভোল্টেজ ফিরে ফিড বাধা দেয়.
সম্পূর্ণ সামনে অ্যাক্সেস এবং সুবিধাজনক ক্যাবল সংযোগ
সম্পূর্ণ ফ্রন্টাল এক্সেস সব ক্ষমতা এবং ইলেকট্রনিক উপাদান, যা মেঝে প্রয়োজনীয় স্থান হ্রাস করা যায় এবং এর ফলে ইনস্টলেশন খরচ হ্রাস হয়.
উপরের এবং নীচের তারের সংযোগ দিয়ে কনফিগার
সিদ্ধ মানুষ-মেশিন যোগাযোগ
ইউপিএস মনিটর সফ্টওয়্যার ধরনের ইনপুট এবং আউটপুট ভোল্টেজ, ভার প্রয়োগ, অবশিষ্ট ব্যাক-আপ সময়, ইত্যাদি হিসাবে সবচেয়ে গুরুত্বপূর্ণ তথ্য প্রদর্শন করা হয়, বার গ্রাফ আকারে. সফ্টওয়্যার এমনকি একটি পারিলে এ তথ্য প্রদান, ফল্ট নিদানবিদ্যা সমর্থনে সক্ষম হয়. ইউপিএস মনিটর সফ্টওয়্যার দীর্ঘ কালো আউট ঘটনা সব খোলা সিস্টেম স্বয়ংক্রিয় বন্ধ প্রোগ্রাম ব্যবহার করা যেতে পারে. পিভি প্লাস এছাড়াও ল্যান বা অস্পষ্ট নেটওয়ার্কে অ্যাপ্লিকেশনের জন্য একটি নেটওয়ার্ক এজেন্ট সঙ্গে কাজ করতে পারে.
ইউপিএস নিম্নলিখিত হার্ডওয়্যার ইন্টারফেস রয়েছে:
- RS232 / RS485 ইন্টারফেস,
- শুকনো পরিচিতি: ব্যাটারী কম, ব্যাটারি স্রাব, বাইপাস / ভাঙ্গন
- EPO (জরুরী ক্ষমতা অফ) ইউপিএস হরতাল যোগাযোগ দূরবর্তী জরুরী বাটন ব্যবহার.
- জন্য SNMP কার্ড (ঐচ্ছিক)
অ্যাডভান্সড সমান্তরাল
সর্বোচ্চ সমান্তরাল পর্যন্ত 8 ইউনিট এবং শুধুমাত্র সমান্তরাল কার্ড সঙ্গে সাধারণ ব্যাটারির pack.10-80kva সমান্তরাল ভাগ; 100kva-400kva, তাঁতী রিঅ্যাকটাঁস এবং বিভিন্ন ধারণক্ষমতা ইউপিএস এছাড়াও সমান্তরাল হতে যাবে সঙ্গে সমান্তরাল কার্ড;
গতিশীল দ্বৈত বাস ব্যবস্থার
ডুয়েল বাস কনফিগারেশন সেট দুটি স্বাধীন সিস্টেম সিস্টেম সম্প্রসারণ বা রক্ষণাবেক্ষণের জন্য যে কোনো সময়ে একসঙ্গে মিশে গিয়ে তৈরি করা যেতে পারে. এই রক্ষণাবেক্ষণ ক্ষেত্রে আপনার ইনস্টলেশন নমনীয়তা অনেক উপলব্ধ বা যখন এটা প্রয়োজনীয় উভয় সিস্টেম অতিরেক স্তর পরিবর্তন করতে.
Event Log: 1000 ঐতিহাসিক ঘটনা সংরক্ষণ করা যাবে, যা রক্ষণাবেক্ষণের জন্য আপগুলি অপারেশন অবস্থা হদিশ জন্য সহজ এবং দরকারী
প্রযুক্তিগত বৈশিষ্ট্য:
1) 10-120KVA স্পেসিফিকেশন:
মডেল | PV3310ii | PV3315ii | PV3320ii | PV3330ii | PV3340ii | PV3360ii | PV3380ii | PV33100ii | PV33120ii |
ধারণক্ষমতা | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA |
পদ্ধতি |
আউটপুট পিএফ | 0.8 (ল্যাগ) |
সিস্টেম দক্ষতা (ইনভার্টার মোড) | 92% (@ 100% লোড); 90% @ 50% লোড; |
সিস্টেম দক্ষতা (ইকো মোড) | 98% (@ 100% লোড) |
সর্বোচ্চ ফুটা বর্তমান | 100 (mA বিদ্যুত) |
MTBF | উপরে 200,000hours |
শুষ্ক যোগাযোগ | মান: 3 ধরনের (. বিএটি কম, ব্যাটারি মোড, বাইপাস / ব্যর্থতা) সংকেত; ঐচ্ছিক: 14 শুষ্ক যোগাযোগ; আউটপুট: 12Vdc 80mA |
যোগাযোগ ইন্টারফেস | মান RS232, ঐচ্ছিক: RS485 / Modbus |
অপারেশন তাপমাত্রা | 0 ~ 40 ° সে |
শৈত্য | 95% (অ ঘনীভূত) |
শীতলকারী | জোরপূর্বক বায়ু (নানারকম গতি লোড শতাংশ অনুযায়ী) |
সর্বোচ্চ. উচ্চতা | 1000m (প্রতি 100increase, ক্ষমতা হ্রাস -1%), সর্বোচ্চ 4000m মধ্যে |
নয়েজ (ডিবি) | 52 ~ 58 |
আইপি সুরক্ষা (টীকা 60529) | IP20 |
ইনপুট / আউটপুট উপায় | নীচে / পিছন |
নিরাপত্তা মান | নিরাপত্তা: GB4943, টীকা 50091-1; ইএমআই: GB7260.2, গিগাবাইট / টি 17626,2 ~ 5EMC, টীকা 50091-2 |
শারীরিক |
ওয়াট *: D * এইচ (মিমি) | 600 * 600 * 1280 | 800 * 800 * 1480 | 800 * 800 * 1800 |
ওজন (কেজি) | 195 | 210 | 220 | 305 | 340 | 500 | 600 | 800 | 950 |
এসি ইনপুট |
হারের ভোল্টেজ | 380/400 / 415VAC তিন ফেজ তিন তারের |
ইনপুট ভোল্টেজ পরিসীমা | ± 15% - ± 25% নিয়মিত) |
হার ফ্রিকোয়েন্সি | 50/60 Hz হয় স্বয়ংক্রিয় ইন্দ্রিয় |
কম্পাংক সীমা | 50 / 60Hz +/- 5Hz |
ইনপুট নরম শুরু ফাংশন | 0 - 100%, 10-300s (স্থিত) |
ইনপুট পাওয়ার ফ্যাক্টর | নাগালের মধ্যে 0.99 (প্লাস সুরেলা ফিল্টার) |
ইনপুট বর্তমান সুরেলা উপাদান (THDi) | Can <5% (প্লাস সুরেলা ফিল্টার) |
সর্বোচ্চ. ইনপুট বর্তমান [এক] | 18 | 27 | 36 | 54 | 72 | 108 | 144 | 180 | 216 |
সংশোধনকারী আউটপুট চরিত্রগত |
ভোল্টেজ বজায় (20 ডিগ্রি সেলসিয়াস) | ব্যাটারি type1 এবং 2: ভী = 435Vdc (2.266 এক্স এল.) |
ব্যাটারি টাইপ 3: ভী = 424Vdc (2.21 এক্স এল.) |
ব্যাটারি টাইপ 0: টাইপ 1 পরে 2 মধ্যে ভোল্টেজ মান, ভোল্টেজ রেগুলেটিং পরিসীমা: ভী = 400 ~ 460Vdc |
চার্জিং ভোল্টেজ (20 ডিগ্রি সেলসিয়াস) | ব্যাটারি type1 এবং 2: ভি (% রিচার্জ <95%) = 445Vdc (2.32 এক্স এল.) |
ব্যাটারি টাইপ 3: ভি (% রিচার্জ <95%) = 460Vdc (2.4 এক্স এল.) |
ব্যাটারি টাইপ 0: টাইপ 1 পরে 2 মধ্যে ভোল্টেজ মান, ভোল্টেজ রেগুলেটিং পরিসীমা: ভী = 400 ~ 460Vdc |
সর্বোচ্চ ব্যার্থতার ভোল্টেজ | 445V |
চার্জার আউটপুট ভোল্টেজ নিয়ন্ত্রণ সঠিকতা | 1% |
ডিসি লহরী ভোল্টেজ কম্পোনেন্ট | ≤1% |
ব্যাটারি |
ইউনিট সংখ্যা (রেট ভোল্টেজ) | 384VDC (360-384v, নির্বাচনযোগ্য) |
বর্তমান সেটিংস শক্তিনবীকরণ | 0.1C (ব্যাটারী ক্ষমতা) |
ব্যাটারি স্রাব শেষ ভোল্টেজ | ব্যাটারি টাইপ 1,2 এবং 3: নো-লোড স্রাব বর্তমান, ভী মিনিট = 346 [ভী ডিসি] |
ব্যাটারি টাইপ 1,2 এবং 3: আউটপুট বর্তমান = আহ ক্ষমতা ভি মিনিট = 316 [ভী ডিসি] |
ব্যাটারি টাইপ 1,2 এবং 3: আউটপুট বর্তমান> আহ ক্ষমতা ভি মিনিট = 306 [ভী ডিসি] |
ব্যাটারি টাইপ 0: কারখানা ডিফল্ট মান সেট, ভী মিনিট = 320 [ভী ডিসি] রেগুলেটিং পরিসীমা: ভী মিনিট = 300 ~ 360 [ভী ডিসি] |
বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট |
তিরস্কার করা যায় ধারণক্ষমতা [কেভিএ] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
হারের ক্ষমতা [কিলোওয়াট] | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 80 | 96 |
হারের ভোল্টেজ [ভী] | 380/400 / 415VAC তিন ফেজ চার তারের |
তিরস্কার করা যায় বর্তমান [এক] | 12 | 18 | 24 | 36 | 48 | 72 | 96 | 120 | 144 |
ফেজ ভোল্টেজ সেটিং | 200 ~ 244 ভী (নিয়ন্ত্রণ বোর্ড) |
পিক ফ্যাক্টর | 3: 1 |
তরঙ্গাকৃতি | সাইন ওয়েভ |
ভোল্টেজ ফেজ শিফট (ডিগ্রী) 100% সুষম লোড | ± 1 ' |
ভোল্টেজ ফেজ শিফট (ডিগ্রী) 100% অসম লোড | ± 2 ' |
ফেজ ভোল্টেজ পার্থক্য 100% ভারসাম্য চাপের | ± 1% |
ফেজ ভোল্টেজ পার্থক্য 100% অসম লোড | ± 3% |
মোট সুরেলা বিষয়বস্তু (THD V) 100% রৈখিক লোড | <2% |
মোট সুরেলা বিষয়বস্তু (THD V) 100% অ রৈখিক লোড | <5% |
অচপল-রাষ্ট্র ভোল্টেজ স্থায়িত্ব | ± 1% |
অস্থায়ী ভোল্টেজ প্রতিক্রিয়া | 10ms মধ্যে ± 5% |
তিরস্কার করা যায় ফ্রিকোয়েন্সি | ইনপুট হিসাবে একই |
ফ্রিকোয়েন্সি স্থায়িত্ব | যখন অ্যাসিঙ্ক্রোনাস, ± 0.5%; সুসংগতি, ± 2% (± 1 ~ 5% নির্ধারণ করা যাবে প্যানেল অপারেশন দ্বারা) |
অত্যধিক বোঝাই | 600/10/1 '(110/125/150% বর্তমান রেট) |
শর্ট সার্কিট 0.1s | ডাবল ইনপুট |
বৈদ্যুতিন সংকেতের মেরু বদল দক্ষতা (লোড 100%) | 98% |
পার্শ্বপথ |
তিরস্কার করা যায় ধারণক্ষমতা [কেভিএ] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
হারের ভোল্টেজ [ভী] | 380/400 / 415VAC তিন ফেজ চার তারের |
ইনপুট ভোল্টেজ পরিসীমা | ± 15% (± 10% নিয়ন্ত্রণ প্যানেল থেকে স্থায়ী করা যেতে পারে, ± 20%) |
তিরস্কার করা যায় ফ্রিকোয়েন্সি [Hz হয়] | 50/60 |
কম্পাংক সীমা | ± 2% (± 5% কন্ট্রোল প্যানেল থেকে স্থায়ী করা যেতে পারে) |
"স্ট্যান্ড-দ্বারা" (ইকো মোড, বৈদ্যুতিন সংকেতের মেরু বদল করার বাইপাস সুইচ) স্থানান্তর সময় | 2 ~ 5ms |
বৈদ্যুতিন সংকেতের মেরু বদল / বাইপাস স্থানান্তর সময় | <1ms |
অত্যধিক বোঝাই | 10 '/ 1/18 "(150/175/200% বর্তমান তিরস্কার করা যায়) |
স্ট্যান্ডার্ড কনফিগারেশন | ফিড প্রবাহ সুরক্ষা, বাইপাস স্বাধীনভাবে বিচ্ছিন্ন |
| | | | | | | | | | | | | | | | | |
2) 160-400KVA পণ্য স্পেসিফিকেশন পরামিতি টেবিল:
মডেল | PV33160 আ | PV33200 আ | PV33250 আ | PV33300 আ | PV33350 আ | PV33400 আ |
ধারণক্ষমতা | 160KVA | 200KVA | 250KVA | 300KVA | 350KVA | 400KVA |
6 ডাল | 12 ডাল | 6 ডাল | 12 ডাল | 6 ডাল | 12 ডাল | 6 ডাল | 12 ডাল | 6 ডাল | 12 ডাল | 6 ডাল | 12 ডাল |
সিস্টেম পরামিতি |
আউটপুট পাওয়ার ফ্যাক্টর | 0.8 (ল্যাগ) |
সার্বিক দক্ষতা (স্বাভাবিক মডেল) লোড 100% | 94% |
লোড 50% | 92% |
সার্বিক দক্ষতা: (ইকো মোড) লোড 100% | 98% |
সর্বোচ্চ ফুটা বর্তমান (mA) | 100 |
স্ট্যান্ডবাই অর্থনৈতিক মডেল | স্ট্যান্ডার্ড কার্যাবলী |
ব্যর্থতা সামনে সময় মানে (MTBF) | 200,000 ঘন্টার উপরে |
শুষ্ক যোগাযোগ সংকেত | স্ট্যান্ডার্ড তিনটি নিয়ন্ত্রণ সংকেত (ব্যাটারি কম, ব্যাটারি স্রাব, বাইপাস / ভাঙ্গন); ঐচ্ছিক 14 নিয়ন্ত্রণ সংকেত; আউটপুট 12Vdc 80mA |
কম্পিউটার মনিটর পোর্ট | স্ট্যান্ডার্ড S232, ঐচ্ছিক ODBUS |
চলমান তাপমাত্রা | 0 ~ 40 ° সে |
সর্বোচ্চ আপেক্ষিক আর্দ্রতা | 95% (অ ঘনীভূত) |
শীতলকারী | জোরপূর্বক বায়ুচলাচল (লোড সঙ্গে ফ্যান গতি পরিবর্তন) |
সর্বোচ্চ উচ্চতায় | 1000m রেট ক্ষমতা (রাইজিং 100m কম 1%) সর্বোচ্চ 4000m |
নয়েজ ডিবি | 54 ~ 62 |
সুরক্ষা বর্গ (টীকা 60529) | IP20 |
খাঁড়ি এবং তারের উপায় নালী | নীচে / পিছন |
নিরাপত্তা মান | নিরাপত্তা: GB4943, টীকা 50091-1; ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যের: GB7260.2, গিগাবাইট / টি 17626,2 ~ 5EMC, টীকা 50091-2 |
শারীরিক পরামিতি |
ওয়াইড (মিমি) | 1100 | 1400 | 1100 | 1400 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 | 1600 | 1600 |
ডিপ * উচ্চ (মিমি) | 800 * 1800 | 1000 * 2000 | 1100 * 2000 |
ওজন (কেজি) | 1200 | 1550 | 1350 | 1750 | 1500 | 1950 | 1650 | 2150 | 1850 | 2400 | 2100 | 2700 |
ইনপুট সংশোধনকারী বৈশিষ্ট্য |
হারের ভোল্টেজ | 380/400 / 415VAC তিন ফেজ তিনটি টেলিগ্রাম |
ভোল্টেজের পরিধি | ± 15% (± 25% নিয়মিত) |
তিরস্কার করা যায় ফ্রিকোয়েন্সি | 50/60 Hz হয় স্বয়ংক্রিয় সনাক্তকরণ |
কম্পাংক সীমা | 45 ~ 65 |
ইনপুট শক্তি ধীর সূচনা ফাংশন | হ্যাঁ, 0 - 100%, 10-300 সেকেন্ড নির্ধারণ করা যাবে |
ইনপুট ক্ষমতা বিষয়গুলির cosφ | নাগালের মধ্যে 0.99 (প্লাস সুরেলা ফিল্টার) |
ইনপুট বর্তমান সুরেলা উপাদান (THDi) | পারেন <5% (প্লাস সুরেলা ফিল্টার) |
Max.input বর্তমান [এক] | 250 | 315 | 400 | 500 | 550 | 630 |
সংশোধনকারী আউটপুট চরিত্রগত |
ভোল্টেজ বজায় (20 ডিগ্রি সেলসিয়াস) | ব্যাটারি type1 এবং 2: ভী = 435Vdc (2.266 এক্স এল.) | ব্যাটারি type1 এবং 2: ভী = 544Vdc (2.266 এক্স এল.) |
ব্যাটারি টাইপ 3: ভী = 424Vdc (2.21 এক্স এল.) | ব্যাটারি টাইপ 3: ভী = 530Vdc (2.21 এক্স এল.) |
ব্যাটারি টাইপ 0: টাইপ 1 ও 2 মধ্যে ভোল্টেজ মান, ভোল্টেজ রেগুলেটিং পরিসীমা: ভী = 400 ~ 460Vdc | ব্যাটারি টাইপ 0: টাইপ 1 ও 2, ভোল্টেজ রেগুলেটিং সীমার মধ্যে ভোল্টেজ মান: ভী = 500 ~ 575Vdc |
চার্জিং ভোল্টেজ (20 ডিগ্রি সেলসিয়াস) | ব্যাটারি type1 এবং 2: ভি (% রিচার্জ <95%) = 445Vdc (2.32 এক্স এল.) | ব্যাটারি type1 এবং 2: ভি (% রিচার্জ <95%) = 557Vdc (2.32 এক্স এল.) |
ব্যাটারি টাইপ 3: ভি (% রিচার্জ <95%) = 460Vdc (2.4 এক্স এল.) | ব্যাটারি টাইপ 3: ভি (% রিচার্জ <95%) = 576Vdc (2.4 এক্স এল.) |
ব্যাটারি টাইপ 0: টাইপ 1 ও 2 মধ্যে ভোল্টেজ মান, ভোল্টেজ রেগুলেটিং পরিসীমা: ভী = 400 ~ 460Vdc | ব্যাটারি টাইপ 0: টাইপ 1 ও 2, ভোল্টেজ রেগুলেটিং সীমার মধ্যে ভোল্টেজ মান: ভী = 500 ~ 575Vdc |
সর্বোচ্চ ব্যার্থতার ভোল্টেজ | 445V | 556V |
চার্জার আউটপুট ভোল্টেজ নিয়ন্ত্রণ সঠিকতা | 1% |
ডিসি লহরী ভোল্টেজ কম্পোনেন্ট | ≤1% |
ব্যাটারি |
ইউনিট সংখ্যা (রেট ভোল্টেজ) | 192 ইউনিট (384VDC) | 240 ইউনিট (480VDC) |
বর্তমান সেটিংস শক্তিনবীকরণ | 0.1 সি (ব্যাটারী ক্ষমতা) |
ব্যাটারি স্রাব শেষ ভোল্টেজ | ব্যাটারি টাইপ 1,2 এবং 3: নো-লোড স্রাব বর্তমান, Vmin = 346 [ভী ডিসি] | ব্যাটারি টাইপ 1,2 এবং 3: নো-লোড স্রাব বর্তমান, Vmin = 433 [ভী ডিসি] |
ব্যাটারি type1,2 এবং 3: আউটপুট বর্তমান = আহ ক্ষমতা, Vmin = 316 [ভী ডিসি] | ব্যাটারি টাইপ 1,2 এবং 3: আউটপুট বর্তমান = আহ ক্ষমতা, Vmin = 395 [ভী ডিসি] |
ব্যাটারি টাইপ 1,2,3: আউটপুট বর্তমান> আহ ক্ষমতা, Vmin = 306 [ভী ডিসি] | ব্যাটারি টাইপ 1,2 এবং 3: আউটপুট বর্তমান> আহ ক্ষমতা, Vmin = 383 [ভী ডিসি] |
ব্যাটারি টাইপ 0: কারখানা ডিফল্ট মান সেট, Vmin = 320 [VDC যাও] রেগুলেটিং পরিসীমা: Vmin = 300 ~ 360V [ভী ডিসি] | ব্যাটারি টাইপ 0: কারখানা ডিফল্ট মান সেট, Vmin = 400 [ভী ডিসি] রেগুলেটিং পরিসীমা: Vmin = 375 ~ 450V [ভী ডিসি] |
বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট |
তিরস্কার করা যায় ধারণক্ষমতা [কেভিএ] | 160 | 200 | 250 | 300 | 350 | 400 |
হারের ক্ষমতা [কিলোওয়াট] | 128 | 160 | 200 | 240 | 280 | 320 |
হারের ভোল্টেজ [ভী] | 380/400 / 415VAC তিন ফেজ চার তারের |
তিরস্কার করা যায় বর্তমান [এক] | 195 | 243 | 304 | 365 | 426 | 486 |
ফেজ ভোল্টেজ সেটিং | 200 ~ 244 ভী (নিয়ন্ত্রণ বোর্ড) |
পিক ফ্যাক্টর | 3: 1 |
তরঙ্গাকৃতি | সাইন ওয়েভ |
ভোল্টেজ ফেজ শিফট (ডিগ্রী) 100% সুষম লোড | ± 1 ' |
ভোল্টেজ ফেজ শিফট (ডিগ্রী) 100% অসম লোড | ± 2 ' |
ফেজ ভোল্টেজ পার্থক্য 100% ভারসাম্য চাপের | ± 1% |
ফেজ ভোল্টেজ পার্থক্য 100% অসম লোড | ± 3% |
মোট সুরেলা বিষয়বস্তু (THD V) 100% রৈখিক লোড | <2% |
মোট সুরেলা বিষয়বস্তু (THD V) 100% অ রৈখিক লোড | <5% |
অচপল-রাষ্ট্র ভোল্টেজ স্থায়িত্ব | ± 1% |
অস্থায়ী ভোল্টেজ প্রতিক্রিয়া | 10ms মধ্যে ± 5% |
তিরস্কার করা যায় ফ্রিকোয়েন্সি | ইনপুট হিসাবে একই |
ফ্রিকোয়েন্সি স্থায়িত্ব | যখন অ্যাসিঙ্ক্রোনাস, ± 0.5%; সুসংগতি, ± 2% , ± 1 ~ 5% নির্ধারণ করা যাবে প্যানেল অপারেশন দ্বারা) |
অত্যধিক বোঝাই | 600/10/1 '(110/125/150% বর্তমান রেট) |
শর্ট সার্কিট 0.1s | ডাবল ইনপুট |
বৈদ্যুতিন সংকেতের মেরু বদল দক্ষতা (লোড 100%) | 98% |
পার্শ্বপথ |
তিরস্কার করা যায় ধারণক্ষমতা [কেভিএ] | 160 | 200 | 250 | 300 | 350 | 400 |
হারের ভোল্টেজ [ভী] | 380/400 / 415VAC তিন ফেজ চার তারের |
ইনপুট ভোল্টেজ পরিসীমা | ± 15% (± 10% নিয়ন্ত্রণ প্যানেল থেকে স্থায়ী করা যেতে পারে, ± 20%) |
তিরস্কার করা যায় ফ্রিকোয়েন্সি [Hz হয়] | 50/60 |
কম্পাংক সীমা | ± 2% (± 5% কন্ট্রোল প্যানেল থেকে স্থায়ী করা যেতে পারে) |
"স্ট্যান্ড-দ্বারা" (অর্থনৈতিক মোড, বাইপাস সুইচ বৈদ্যুতিন সংকেতের মেরু বদল করার) রূপান্তর সময় | 2 ~ 5ms |
বৈদ্যুতিন সংকেতের মেরু বদল / বাইপাস স্থানান্তর সময় | <1ms |
অত্যধিক বোঝাই | 10 '/ 1/18 "(150/175/200% বর্তমান রেট) |
স্ট্যান্ডার্ড কনফিগারেশন | ফিড প্রবাহ সুরক্ষা, বাইপাস স্বাধীনভাবে বিচ্ছিন্ন |
| | | | | | | | | | | | | | | | | | | | | | | | |
উল্লেখ্য: 120VAC পাওয়ার গ্রিড 10-200kva পাওয়া যায়;
