জিএমসি চৌম্বক এসি / ডিসি Contactor সুইচ ইউকেসি (ডি) 1- 9 A, 12A, 18A, 22A 220V ~ 690V 1NO 1NC ঐচ্ছিক মালপত্র
বর্ণনা:
GMC সিরিজ চৌম্বক এসি / ডিসি contactors সার্কিট মধ্যে রেট ভোল্টেজ 660V এসি 50 / 60HZ পর্যন্ত, 800A পর্যন্ত বর্তমান, ভাঙ্গা, বিরতি, ঘন ঘন এসি মোটর নিয়ন্ত্রণ এবং এটি সহায়তাকারী সংযুক্ত করা যেতে পারে পরিচিতি, যান্ত্রিক ইন্টারলাকিং ইউনিট, সুইভারওভার ক্যাপাসিটর এবং ইত্যাদি। তাপ রিলে, এটি ইলেক্ট্রোম্যাগনেটিক স্টার্টার মধ্যে মিলিত হয়। পরিচিতি IEC947-2, VDE0660 এবং BS5452 অনুযায়ী উত্পাদিত হয়।

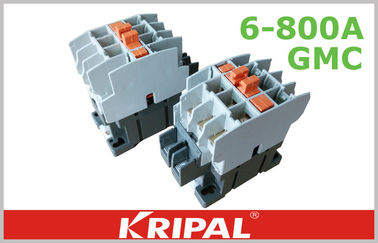

কভার ছাড়া:
কভার সঙ্গে

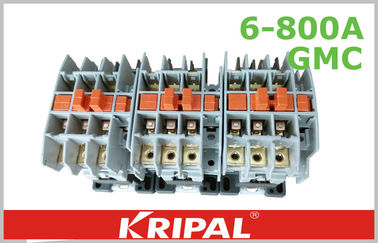

ঐচ্ছিক জিনিসপত্র:
বৈশিষ্ট্য
1. এসি / ডিসি contactor শীর্ষে বৈদ্যুতিক শক প্রতিরোধের জন্য আবরণ।
2. এসি Contactor অন্যান্য জিনিসপত্র ছাড়া সরাসরি সংযুক্ত করা যাবে
3. স্ক্রু দ্বারা ইনস্টল করা হয় বা সরাসরি 35 মিমি DIN রেল
বিশেষ উল্লেখ:
| আদর্শ | AC3 দায়িত্ব | জীবন সময় (x 104) | অক্স। যোগাযোগ |
| 200 ~ 240V | 380 ~ 440V | 500 ~ 550V | 690V | বৈদ্যুতিক | যান্ত্রিক |
| UKC1-9 | 2.5 কেজি 11 এ | 5 কেডব্লু 9এ | 4 কেডব্লু 7A | 4 কেভি 5A | 250 | 2500 | 1NO1NC |
| UKC1-12 | 3.5kW 13A | 5.5 কিলোমিটার 12 এ | 7.5 কিলোবাইট 1২A | 7.5 কেজি 9 এ | 250 | 2500 |
| UKC1-18 | 4.5 কেজি 18 এ | 7.5 কেজি 18 এ | 7.5 কেজি 13 এ | 7.5 কেজি 9 এ | 250 | 2500 |
| UKC1-22 | 5.5 কিলোমিটার ২২ এ | 11 কিলোওয়াট ২২ এ | 15 কেডব্লু 22A | 15 কিলোওয়াট 18A | 250 | 2500 |
কুণ্ডলী ভোল্টেজ (এসি):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
কুণ্ডলী ভোল্টেজ (ডিসি):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
এসি / ডিসি contactor চার প্রধান উপাদান আছে:
(1) আকর্ষণ কয়েল, একটি চলমান লোহা কোর এবং স্ট্যাটিক লোহার কোর সহ ইলেক্ট্রোম্যাগনেটিক সিস্টেম;
(2) তিনটি প্রধান পরিচিতি এবং একটি সাধারণভাবে খোলা দু'টি যোগাযোগের সমন্বয়কারী সিস্টেম, দুটি অক্জিলিয়ারী সাধারনত যোগাযোগ বন্ধ হয়ে যায় এবং এটি একসঙ্গে সংযুক্ত অস্থাবর লোহা কোর একসাথে সংযুক্ত থাকে;
(3) চাকা এক্সচেঞ্জিং ডিভাইসটি বৃহৎ ধারণক্ষমতা, সাধারণ চাপের যন্ত্রটি সঙ্গে সাধারণ এসি contactor, যাতে প্রধান যোগাযোগ বার্ন থেকে চাপ, দ্রুত কাটা;
(4) অন্তরণ আবরণ এবং আনুষাঙ্গিক, বসন্ত সব ধরণের, একটি সংক্রমণ প্রক্রিয়া, একটি শর্ট সার্কিট রিং, তারের কলাম।
আইইসি উপযোগ বিভাগ
এসি / ডিসি যোগাযোগের বর্তমান রেটিং ব্যবহার বিভাগের উপর নির্ভর করে। উদাহরণ 60947 স্ট্যান্ডার্ড ইইসি শ্রেণীতে বর্ণনা করা হয়েছে:
এসি -1 - অ-নিঃসন্দেহে বা সামান্য আগ্নেয়শীল লোড, প্রতিরোধের ভাস্কর্য
এসি -2 - স্লিপ-রিং মোটর শুরু: শুরু, সুইচিং-অফ
এসি -3 - গল্লার-খাঁচার মোড় থেকে শুরু এবং গতির গতি সঞ্চার করার পরেই সুইচিং-অফ। (লক রটার আম্পস (এলআরএ), ব্রেক ফোর লোড এমপস (এফএএ)) করুন
এসি -4 - কচুরিপানা-খাঁচার মোড় থেকে শুরু করে কালি এবং প্লাগিং ডিউটি দিয়ে। র্যাপিড স্টার্ট / স্টপ (এলআরএ তৈরি করুন এবং বিরতি)
সাধারণ কাজ শর্ত এবং ইনস্টলেশনের শর্তাবলী
1. বায়ু পরিবেশের প্রায় 5 থেকে +50 ডিগ্রী সেলসিয়াস হয়।
2. অক্ষাংশ 2000m অতিক্রম না
3. উল্লম্ব সঙ্গে ঢাল 5 ডিগ্রী বেশী নয়।
4. ইনস্টলেশন সাইটগুলির দূষণ ডিগ্রি স্তরের 3।
5. ইনস্টলেশন বিভাগ ক্লাস দ্বিতীয়।
6. উল্লেখযোগ্য শেক এবং শক এবং কম্পন কোন স্থান।
ক্রিপালের প্রধান পণ্য:
ঘূর্ণমান বিচ্ছিন্নতা স্যুইচ, আবহাওয়াপ্রযুক্ত সুইচ সকেট, শিল্প প্লাগ সকেট, কেব্ল ভোল্ট স্তর সুইচ, টার্মিনাল জাংশন বক্স, সৌর ফোটোভোলটাইক বৈদ্যুতিন সংকেতের মেরু বদল, বর্তনী বিরল এসি contactor, তাপ ওভারলোড রিলে, শিল্প শক্তি বন্টন বক্স এবং ইত্যাদি
