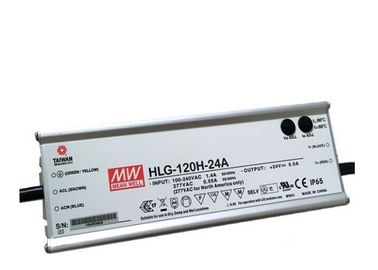

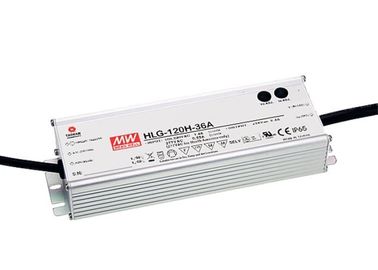

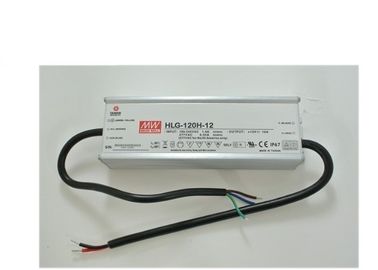

IP67 উচ্চ ক্ষমতা LED আলোর ড্রাইভার LED পাওয়ার সাপ্লাই HLG-120H-36A
HLG সিরিজ বৈশিষ্ট্য (80 ~ 120W PFC সঙ্গে উচ্চ ফলপ্রসু):
1.ইউনিভার্সাল এসি ইনপুট (305VAC পর্যন্ত) / সম্পূর্ণ পরিসীমা
2. সুরক্ষা: শর্ট সার্কিট / বর্তমান ওভার / ভোল্টেজ ওভার / ওভার তাপমাত্রা
3. বিল্ট-ইন সক্রিয় PFC ফাংশন
93.5% পর্যন্ত 4. উচ্চ দক্ষতা
5. অন্দর বা বহিরঙ্গন ইনস্টলেশনের জন্য IP67 / IP65 নকশা
6. আউটপুট আউটপুট তারের বা অভ্যন্তরীণ potentiometer মাধ্যমে বর্তমান নিয়ন্ত্রণযোগ্য
7. বিনামূল্যে বায়ু পরিচলন দ্বারা কুলিং
8., শুষ্ক স্যাঁতসেঁতে এবং ভিজা অবস্থান উপযোগী
9. LED আলো এবং রাস্তার আলো অ্যাপ্লিকেশনের জন্য উপযুক্ত
10. মিট 4KV ঢেউ অনাক্রম্যতা স্তর (IEC61000-4-5)
11 ক্লাস 2 ক্ষমতা ইউনিট / পাস LPs (HLG-120H ছাড়া)
পছন্দ 12. একাধিক মডেল:
একটি টাইপ: IP65 রেট. আউটপুট ভোল্টেজ এবং ধ্রুব বর্তমান স্তর অভ্যন্তরীণ potentiometer মাধ্যমে স্থায়ী করা যেতে পারে
বি-টাইপ: IP67 রেট এবং 1 ডিমিং ফাংশন বিল্ট ইন 3 (1 ~ 10VDC, PWM সংকেত, বা প্রতিরোধের)
ফাঁকা-প্রকার: IP67 রেট. আমি এর জন্য কেবল ইনপুট / আউটপুট সংযোগ
বিএল-প্রকার (বিকল্প): জন্য HLG-80H বি-টাইপ শুধুমাত্র "UL8750 তালিকাভুক্ত" নিরাপত্তা & IP66 অনুমোদন, যোগাযোগের বিবরণ জন্য ভাল মানে
ডি-টাইপ (বিকল্প): IP67 রেট. টাইমার ডিমিং ফাংশন, যোগাযোগের বিবরণ (নিরাপত্তার জন্য অপেক্ষারত জন্য ভাল মানে
100W / 120W)
13. ঐচ্ছিক CQC মডেল পাওয়া (HLG-80H / 100H / 120H-এ / ফাঁকা টাইপ)
14. 5 বছরের ওয়ারেন্টি
HLG-120H সিরিজ বৈশিষ্ট্য:
1.ইউনিভার্সাল এসি ইনপুট / সম্পূর্ণ পরিসীমা (305VAC পর্যন্ত)
2. বিল্ট-ইন সক্রিয় PFC ফাংশন
93.5% পর্যন্ত 3. উচ্চ দক্ষতা
4. সুরক্ষা: শর্ট সার্কিট / বর্তমান ওভার / ভোল্টেজ ওভার / ওভার তাপমাত্রা
5. বিনামূল্যে বায়ু পরিচলন দ্বারা কুলিং
6. OCP বিন্দু আউটপুট তারের বা অভ্যন্তরীণ potentiometer মাধ্যমে স্থায়ী
7. অন্তরঙ্গন বা বহিরঙ্গন ইনস্টলেশনের জন্য IP67 / IP65 নকশা
8. তিন এক ডিমিং ফাংশন (1 ~ 10Vdc বা PWM সংকেত বা প্রতিরোধের) মধ্যে
9. LED আলো এবং উপযোগী চলন্ত নিদর্শন অ্যাপ্লিকেশন
10. আলো জন্য বিশ্বব্যাপী নিরাপত্তা প্রবিধান সম্মতি
11. শুকনো / স্যাঁতসেঁতে / ভিজা অবস্থানের জন্য উপযোগী
12. 5 বছরের ওয়ারেন্টি
HLG সিরিজ শক্তি সরবরাহ:
HLG-40H সিরিজ, HLG-60H সিরিজ, HLG-80H সিরিজ, HLG-100H সিরিজ, HLG-120H সিরিজ, HLG-150H সিরিজ, HLG-185H সিরিজ, HLG-240H সিরিজ, HLG-320H সিরিজ, HLG-600H সিরিজ
HLG-120H এর চটজলদি বিবরণ LED পাওয়ার সাপ্লাই:
| HLG-120H সিরিজ |
| মডেল নাম্বার. | আউটপুট | টোল. | আর & এন | Effi. |
| HLG-120H -12 (ক) | 12V, 0 ~ 10A | ± 2.5% | 150mV | 92,0% |
| HLG-120H -15 (ক) | 15V, 0 ~ 8.0A | ± 2.0% | 150mV | 92,0% |
| HLG-120H -20 (ক) | 20V, 0 ~ 6.0A | ± 1.0% | 150mV | 93,0% |
| HLG-120H -24 (ক) | 24V, 0 ~ 5.0A | ± 1.0% | 150mV | 93,0% |
| HLG-120H -30 (ক) | 30V, 0 ~ 4.0A | ± 1.0% | 200mV | 93,0% |
| HLG-120H-36 (ক) | 36V, 0 ~ 3.4A | ± 1.0% | 200mV | 93,0% |
| HLG-120H-42 (ক) | 42V, 0 ~ 2.9A | ± 1.0% | 200mV | 93,0% |
| HLG-120H-48 (ক) | 48V, 0 ~ 2.5A | ± 1.0% | 200mV | 93.5% |
| HLG-120H-54 (ক) | 54V, 0 ~ 2.3A | ± 1.0% | 200mV | 93.5% |
() = এ, বি, বি এল, ডি বা ফাঁকা
HLG-120H এর বিশেষ উল্লেখ:
| মডেল নাম্বার. | HLG-120H |
| এসি ইনপুট ভোল্টেজ পরিসীমা | 90 ~ 305VAC; 127 ~ 431VDC |
| এসি অন্তঃপ্রবাহ বর্তমান (সর্বোচ্চ.) | কোল্ড স্টার্ট, 230VAC এ 60A |
| ডিসি সমন্বয় পরিসীমা | ± 10% রেট আউটপুট ভোল্টেজ (একটি প্রকার মাত্র) |
| বর্তমান সমন্বয় পরিসীমা | HLG-80H / 100H: 60% ~ 100%; HLG-120H: 50% ~ 100% |
| বর্তমান সুরক্ষা ওভার | 95% ~ 108% ধ্রুবক বর্তমান সীমিত, স্বয়ংক্রিয় পুনরুদ্ধার |
| ওভার ভোল্টেজ প্রতিরোধী | 110% ~ 140% রেট আউটপুট ভোল্টেজ |
| টেম্প ওভার. সুরক্ষা | শাট ডাউন ণ / পি ভোল্টেজ, পুনরুদ্ধার করতে পুনরায় ক্ষমতা |
| সেটআপ, বৃদ্ধি, সময় পর্যন্ত ধরে রাখতে | 500 মিঃসে, 50ms, সম্পূর্ণ লোড এবং 230VAC এ 16ms |
| ভোল্টেজ প্রতিরোধ | আমি / পোঃ / পি: 3.75kVAC, আমি / পি FG: 2kVAC হে / পি FG: 1.5kVAC |
| কাজ তাপমাত্রা | -40 ~ + + 70Celsius (আউটপুট derating বক্ররেখা পড়ুন) |
| নিরাপত্তা মান | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 অনুমোদন;
UL8750 HLG-80H- □ বিএল শুধুমাত্র সহায়তার জন্যই তালিকায়; ENEC EN61347-1, HLG-120H শুধুমাত্র জন্য EN61347-2-13 |
| , EMC মান | EN55015, EN55022 বর্গ বি (HLG-80H জন্য ব্যতীত), EN61000-3-2 ক্লাস সি, EN61000-3-3,
EN61000-4-2,3,4,5,6,8,11, EN61547 |
| সংযোগ | ইনপুট | উল রেট, SJTW 18AWGx3C (30cm) |
| আউটপুট | / ডি / ফাঁকা-প্রকার: SJTW 14AWGx2C (30cm);
বি-টাইপ: SJTW 14AWGx2C (30cm) + + SJTW 18AWGx2C (30cm) |
| মাত্রা (LxWxH) (মিমি) | 220x 68x 38.8 |
নোট:
1. সমস্ত পরামিতি বিশেষভাবে উল্লেখ করা এবং পরিবেষ্টিত তাপমাত্রা 25 ℃ 230VAC ইনপুট, গ্ম এ মাপা হয়.
2. লহরী & গোলমাল একটি 12 "পাকান জুড়ি তারের একটি 0.1uf & 47uf সমান্তরাল ক্যাপাসিটরের সঙ্গে সমাপ্ত ব্যবহার করে ব্যান্ডউইথ 20MHz এ মাপা হয়.
3. অভ্যস্ত: সহনশীলতা, লাইন প্রবিধান এবং চাহিদার নিয়ন্ত্রণ সেট আপ অন্তর্ভুক্ত.
4. "led module চালিকা পদ্ধতিগুলি" পড়ুন দয়া করে.
5. Derating কম ইনপুট ভোল্টেজ অধীনে প্রয়োজন হতে পারে. আরো বিস্তারিত জানার জন্য স্ট্যাটিক বৈশিষ্ট্য দয়া করে চেক করুন.
6. একটি শুধুমাত্র টাইপ.
7. নিরাপত্তা এবং, EMC নকশা EN60598-1, CNS15233, GB7000.1, এফসিসি part18 পড়ুন.
8. সেট আপ সময় দৈর্ঘ্য ঠান্ডা প্রথম শুরুতে পরিমাপ করা হয়. পাওয়ার সাপ্লাই সেট আপ সময় বৃদ্ধি হতে পারে / বন্ধ করুন.
9. পাওয়ার সাপ্লাই একটি কম্পোনেন্ট যে চূড়ান্ত সরঞ্জাম সঙ্গে একযোগে কাজ করা হবে বলে মনে করা হয়. যেহেতু, EMC কর্মক্ষমতা সম্পূর্ণ ইনস্টলেশন দ্বারা প্রভাবিত হবে, চূড়ান্ত সরঞ্জাম নির্মাতারা সম্পূর্ণ ইনস্টলেশনের উপর আবার পুনরায় যোগ্যতা অর্জন করতে হবে, EMC নির্দেশিকা.
10. ওয়ারেন্টি বিবৃতি পড়ুন.
11. আলোর রাজধানী জন্য সর্বশেষ ইআরপি প্রবিধান চাহিদা পূরণের জন্য, এই LED পাওয়ার সাপ্লাই শুধুমাত্র স্থায়ীভাবে mains সংযুক্ত ছাড়া একটি সুইচ পিছনে ব্যবহার করা যেতে পারে.
HLG-120H সিরিজ উপাত্তপত্র:
