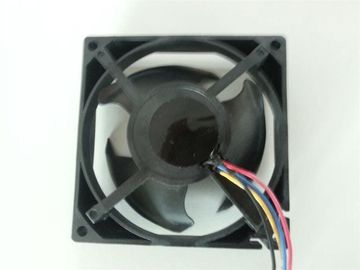

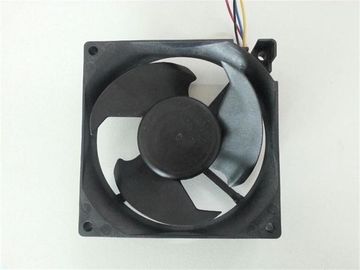

ডিসি brushless ফ্যান 92mm / 12V 24V 48V ডিসি ওয়াটারপ্রুফ অক্ষীয় কুলিং ফ্যান / ডিসি শিল্পকৌশল বায়ুচলাচল ফ্যান 92 * 92 * 32mm
জলরোধী এবং বিস্ফোরণ প্রমাণ ডিসি অক্ষীয় ভক্ত 92mm, কম শব্দ এবং দীর্ঘ আয়ু, ব্যাপকভাবে কম্পিউটার তথ্য প্রযুক্তি ব্যবহার করা হয়, নেটওয়ার্ক, সেইসাথে শিল্প উত্পাদন সরঞ্জাম, চিকিৎসা সরঞ্জাম, হোম যন্ত্রপাতি, ইত্যাদি
বর্ণনা:
● জলরোধী অক্ষীয় ডিসি মোটর, brushless ডিসি ফ্যান, অক্ষীয় ডিসি ফ্যান, ডিসি মোটর ফ্যান, সুলভ ফ্যান, পোর্টেবল ফ্যান, সিপিইউ ফ্যান, কম্পিউটার কেস ফ্যান, PWM ফ্যান, FG কুলিং ফ্যান,
● উচ্চ গতির, মধ্য গতি, নিম্ন গতি
● প্লাস্টিক ফ্রেম বা ডাই-Cast অ্যালুমিনিয়াম ফ্রেম ও প্লাস্টিক স্খলন
● 3 ব্লেড
● 12V ডিসি 24V ডিসি বা 48V ডিসি
● বল জন্মদান বা হাতা জন্মদান বা জলবাহী জন্মদান
● টার্মিনাল বা লিড তারের
● জলরোধী বিস্ফোরণ প্রমাণ বা উচ্চ প্রমাণ সন্তুষ্ট হতে পারে.
গুরুত্বপূর্ণ তথ্য:
বর্তমান রেট দিয়েছে: বর্তমান রেট হারের ভোল্টেজ এ continuos আবর্তনের 3 মিনিট পরে মাপা হবে.
তিরস্কার করা যায় গতি: হারের গতি হারের ভোল্টেজ এ continuos আবর্তনের 3 মিনিট পরে মাপা হবে
ভোল্টেজ শুরু: ভোল্টেজ যা সক্ষম হয় ফ্যান শুরু করার হঠাৎ "উপর" সুইচিং দ্বারা অপারেট
পরীক্ষা মান ড্রপ: 10 cm কাঠের প্লেট পৃষ্ঠ ঋজু বিনামূল্যে পতনশীল গতি জন্য 30 সেমি উচ্চতা কমপক্ষে প্যাকিং বক্স ছাড়ুন. পরীক্ষার পর, ফ্যান ক্ষমতায়, ফ্যান এখনও স্বাভাবিক অপারেশন মধ্যে সংযোগ.
বিশেষ উল্লেখ:
একটি: বৈদ্যুতিক
স্ট্যান্ডার্ড অপারেটিং শর্ত, 65% আরএইচ অ্যাম্বিয়েন্ট অন্যথায় উল্লিখিত 25 ℃ হয়.
| পদ | সবিস্তার বিবরণী | পরিক্ষামুলক অবস্থা |
1 | তিরস্কার করা যায় ভোল্টেজ | 12V ± 10% | ডিসি পাওয়ার সাপ্লাই |

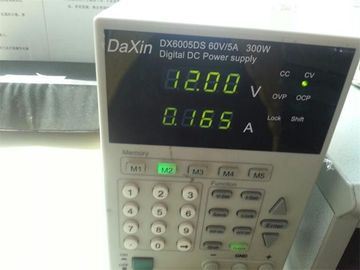

2 | বর্তমান রেট | 0.18Amp (বৈশিষ্টসূচক) ± 10% | হারের ভোল্টেজ এ ডিসি পাওয়ার সাপ্লাই |
4 | হারের ক্ষমতা | 2.16W | হারের ভোল্টেজ এ. |
5 | শুরু হচ্ছে ভোল্টেজ | 6V (সর্বোচ্চ.) | ডিসি পাওয়ার সাপ্লাই |

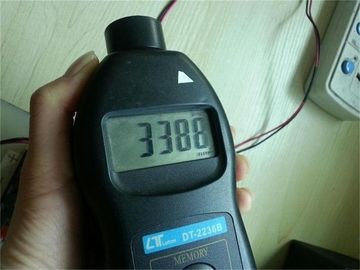

7 | গতি | 3350RPM ± 10% | 5 মিনিট মাপা 25 ± 5 ℃ অধীন শুরু, 65 ± 5% আরএইচ পরিবেষ্টনকারী পর |
8 | ধ্বনিতাত্বিক নয়েজ | 34 ডেসিবল | 18dB নিচে আওয়াজকে স্তর সঙ্গে একটি পরীক্ষা চেম্বারের ফ্যান ভোজনের থেকে দূরে একটি শাব্দ মাইক্রোফোন 1 মিটার সঙ্গে টিপিক্যাল গতিতে পরিমাপ (ক) |
9 | স্থির চাপ | H2O ইন 0.19 | শূন্য সুরক্ষা বৃহত্তর এ পারফরমেন্স চার্ট আইটেমটি 9 পড়ুন. |
10 | বাতাসের প্রবাহ | 44.0CFM | শূন্য স্ট্যাটিক চাপ এ পারফরমেন্স চার্ট আইটেমটি 9 পড়ুন. |
11 | ঘূর্ণন অভিমুখে | কাউন্টার-বামাবর্তে | ডিসি পাওয়ার সাপ্লাই, স্খলন থেকে দেখা. |
12 | ওয়াটারপ্রুফ গ্রেড | IP55 | |
বি উপাদান
আমি mpeller | PBT |
ফ্রেম | PBT |
ঢেরা | PBT UL94-V0 |
সীসা তারের | + রেড আরডি: হলুদ -: নীল | 24 উল 1007 AWG26 28 |
| | |
C.MECHANICAL
মাত্রা | এল * W * H = 92 * 92 * 32mm |
ওজন | 130 গ্রাম |
স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা পরিসীমা | -40 ℃ ~ 70 ℃ |
স্ট্যান্ডার্ড স্টোরেজ তাপমাত্রা | -40 ℃ ~ 70 ℃ |
হাবভাব সিস্টেম | বল ভারবহন (NMB) |
D.EXPECTED আয়ু (MTBF)
-40 ~ 10 ℃ একটি স্ট্যান্ডার্ড অপারেটিং শর্ত, 65% আরএইচ পরিবেষ্টনকারী এ
বল সহন: 80000 ঘন্টা, ক্রমাগত অপারেটিং -40 অধীনে ~ 10 ℃ 65% আরএইচ
ই নির্ভরযোগ্যতা
| পদ | সবিস্তার বিবরণী | পরিক্ষামুলক অবস্থা |
1 | লকড রটার টেস্ট | Flameproof এবং বিনামূল্যে ক্ষতি | রটার হারের ভোল্টেজ সঙ্গে 72 ঘন্টা জন্য লক |
2 | বিপরীত ভোল্টেজ টেস্ট প্রোটেকশন | হাঁ | হারের ভোল্টেজ সঙ্গে বিপরীত |
3 | ব্যালেন্স টেস্ট | কোন 10 সেকেন্ডের মধ্যে বৃত্ত অতিক্রম protruding | পাখা একটি বৃত্ত মধ্যে সঞ্চালিত হয়, দ্বারা আঁশযুক্ত ফ্যান ব্যাসার্ধ প্লাস 10mm |
4 | ড্রপ পরীক্ষা | সকল নির্দিষ্ট বৈশিষ্ট্য অপরিবর্তিত | নিচে 76cm এ পরীক্ষা মেশিন থেকে Dứt (মান প্যাকিং) ছাড়ুন. পৃথক এক কোণ, |
5 | কম্পন টেস্ট | সকল নির্দিষ্ট বৈশিষ্ট্য অপরিবর্তিত | বায়ুমণ্ডলের temp.:-40~10 º গ সঙ্গে হারের ভোল্টেজ প্রশস্ততা: 0.4-2.5 মিমি ত্বরণ: 14.7 এস / মি 2 ফ্রিকোয়েন্সি: 10Hz-60HZ সুদূরপ্রসারী কাল: 1 মিনিট 10Hz-60HZ: 30 সেকেন্ড 60HZ-10Hz: 30 সেকেন্ড মোট: 10 চক্র |
6 | উচ্চ / নিম্ন তাপমাত্রা সাইক্লিং | সকল নির্দিষ্ট বৈশিষ্ট্য অপরিবর্তিত | 20 মিনিট একদলকে হত্যা রেট + 10ºC (1 ঘন্টা) , -40 º গ (1 ঘন্টা) মোট: হারের ভোল্টেজ সঙ্গে 36 চক্র |
7 | নিম্ন টেম্প. সংগ্রহস্থল | সকল নির্দিষ্ট বৈশিষ্ট্য অপরিবর্তিত | মান অবস্থার অধীনে পরিক্ষিত; 500hrs, -40 º গ স্টোরেজ, পাওয়ার সাপ্লাই ছাড়া পরে. |
8 | রুক্ষ মেজাজ. সংগ্রহস্থল | সকল নির্দিষ্ট বৈশিষ্ট্য অপরিবর্তিত | মান অবস্থার অধীনে পরিক্ষিত; 500hrs, 80 º গ স্টোরেজ, পাওয়ার সাপ্লাই ছাড়া পরে. |
9 | অস্তরক শক্তি | ফুটা বর্তমান ম্যাক্স 1mA | ইনপুট 500V (এসি) 1 সেকেন্ড এর জন্য নেতৃত্ব (+/-) এবং হাউজিং মধ্যে |
এফ: সমাবেশ ডায়াগ্রাম
বিঃদ্রঃ:
1. সীসা তারের উল 1007 AWG # 26
লাল তারের --------- (+ +)
কালো তারের --------- (-)
নীল তারের --------- (F00)
হলুদ তার --------- (PWM)
2. তারের দৈর্ঘ্য: 300mm +/- 10mm
