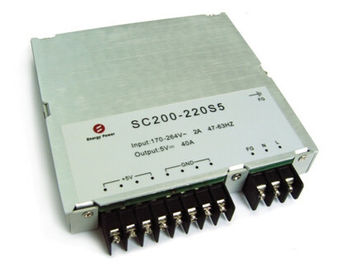

এসি ডিসি শক্তি সরবরাহ 200W আউটপুট 5V SC200-220S5
মুখ্য সুবিধা
এসি ইনপুট পরিসীমা: 170 ~ 264Vac
একক আউটপুট: 5V / 40A
উচ্চ দক্ষতা: 89%
লাইন নিয়ন্ত্রণ: ≤ ± 1%
লোড নিয়ন্ত্রণ: ≤ ± 1%
নিম্ন লহরী & গোলমাল: ≤200mV
শর্ট সার্কিট সুরক্ষা
বর্তমান সুরক্ষা ওভার আউটপুট
আউটপুট সংক্ষিপ্ত সুরক্ষা
তাপমাত্রা সুরক্ষা ওভার
প্রাকৃতিক শীতল
RoHS অনুবর্তী
UL94V-0 শিখা- প্রতিবন্ধী রেটিং
পন্যের স্বল্প বিবরনী
এই এসি-ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
তিরস্কার করা যায় ইনপুট ভোল্টেজ | | 220 | | ছুটি | |
এসি ইনপুট ভোল্টেজ পরিসীমা | 170 | | 264 | ছুটি | |
তিরস্কার করা যায় এসি ইনপুট ফ্রিকোয়েন্সি | | 50/60 | | Hz হয় | |
এসি ইনপুট ফ্রিকোয়েন্সি পরিসীমা | 47 | | 63 | Hz হয় | |
সর্বোচ্চ. ইনপুট বর্তমান | | | 2 | একটি | ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড |
দক্ষতা | এসি ইনপুট | 86 | 89 | | % | ইনপুট ভোল্টেজ, গ্ম চিত্র 1 রেট |
| | | | | | |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
আউটপুট ভোল্টেজ পরিসীমা | 5V | 4.95 | 5 | 5,05 | ভিডিসি | | |
আউটপুট বর্তমান পরিসীমা | 5V | 0 | | 40 | একটি | | |
লাইন রেগুলেশন | | | ± 1 | % | |
লোড নিয়ন্ত্রণ | | | ± 1 | % | |
তাপমাত্রা নিয়ন্ত্রণ | | ± 0.03 | | % / ° সি | অপারেটিং তাপমাত্রা পরিসীমা উপর |
বন্ধ করুন সময় পর্যন্ত ধরে রাখতে | 10 | | | মাইক্রোসফট | 220Vac, সম্পূর্ণ লোড, ভিন থেকে 90%, চিত্র 4 ড্রপ Vout থেকে বন্ধ |
লহরী & গোলমাল | 5V | | | 200 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ চিত্র 5 |
ডায়নামিক প্রতিক্রিয়া | চ্যুতি | | | 200 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50%, 0.1A / U |
| | 200 | mV | 75% থেকে 50% Iout সবের্াচ্চ, 2.5A / আমাদের 50% |
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | | | ± 5 | % | |
আউটপুট ক্যাপ্যাসিট্যান্স | | 20000 | | μF | |
সুরক্ষা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
লোড সুরক্ষা আউটপুট | 48 | | 50 | একটি | হিক্কা |
শর্ট - সার্কিট সুরক্ষা | | | 10 | mΩ | হিক্কা |
ওভার তাপমাত্রা সুরক্ষা | শাটডাউন | | 105 | | ℃ | অটো রিকভারি |
| | | | | | |
নোট:
1. + 5 V অটো রিকভারি হিক্কার প্রবেশ করবে
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
MTBF | 100 | | | KHrs | টিআর-NWT-000332,80% লোড 300LFM, 25 ℃ |
ওজন | | | 500 | ছ | |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -20 | | 55 | ℃ | |
সংগ্রহস্থল তাপমাত্রা | -40 | | +85 | ℃ | |
সংগ্রহস্থল আর্দ্রতা | 10 | | 90 | % | |
নিরাপত্তা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | আউটপুট ইনপুট | 1500 | | | ভিডিসি | 5mA / 1min, কোন arcing এবং ভাঙ্গন |
মাটিতে ইনপুট | 1000 | | | ছুটি |
মাটিতে আউটপুট | 500 | | | ভিডিসি | 5mA / 1min, কোন arcing এবং ভাঙ্গন |
বিচ্ছিন্নতা প্রতিরোধের | আউটপুট ইনপুট | 10 | | | MΩ | 500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা |
বৈশিষ্ট্য
পদ | স্ট্যান্ডার্ড | পরিবেশ | নোট |
সুরেলা | EN61000-3-2 | সি টাইপ আলো প্রয়োজনীয়তা | নির্ণায়ক বি |
ভোল্টেজ ওঠানামা এবং মিট্মিট্ | EN61000-3-3 | ক্লাস উপকরণ প্রয়োজনীয়তা | নির্ণায়ক বি |
ঢেউ | EN61000-4-5 | 2KV ± ডিফারেনশিয়াল মোড, 4KV ± সাধারণ মোড | নির্ণায়ক বি |
চোবান | EN61000-4-11 EN55024 | 0% যাও, 10ms ভোল্টেজ চোবান | নির্ণায়ক বি, ফেজ 0 পরীক্ষা, 90, 180 এবং 270 |
40% যাও, 20ms ভোল্টেজ চোবান |
70% যাও, 50ms ভোল্টেজ চোবান |
নোট:
নির্ণায়ক উত্তর: সময় এবং পরীক্ষা পরে সাধারন কর্মক্ষমতা.
নির্ণায়ক বি: নিম্ন ভোল্টেজ সুরক্ষা বা রিসেট অনুমতি নেই. অস্থায়ী আউটপুট ভোল্টেজ ওঠানামার ব্যাঘাতের মধ্যে কর্ম সমাপ্ত পর ceases, এবং যা থেকে EUT স্বয়ংক্রিয়ভাবে তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে. সিস্টেম পরীক্ষার সময়, আউটপুট ভোল্টেজ ওঠা নামা বা রিসেট খুব মঞ্জুরিপ্রাপ্ত নয়.
নির্ণায়ক সি: আউটপুট অস্থায়ী ক্ষতির দেওয়া হয়, কিন্তু হার্ডওয়্যার ক্ষতিগ্রস্ত করা যাবে না. EUT স্বয়ংক্রিয়ভাবে অথবা অপারেটর হস্তক্ষেপ তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে.
নির্ণায়ক আর: আউটপুট যা আদায়যোগ্য নয় হারানো অনুমতি দেওয়া হয়. প্রাথমিক প্রতিরক্ষামূলক উপাদান (ফিউজ) ক্ষতিগ্রস্ত হতে পারে. EUT recovers তার স্বাভাবিক কর্মক্ষমতা পরে ক্ষতিগ্রস্ত কম্পোনেন্ট প্রতিস্থাপন.
পরিবেশগত যোগ্যতা
স্থিতিমাপ | নোট |
কম্পন | ফ্রিকোয়েন্সি পরিসীমা: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz হয়; 80-500Hz, -3dB / OT গ; XYZ অক্ষ, 30min / অক্ষ |
মেকানিক্যাল শক | হাফ-সাইন ওয়েভ, 300m / s2,11ms, ± এক্স, ± y, ± জেড 6tims / অভিমুখ |
কোল্ড (অপারেশন) | IEC60068-2-1 এ্যাড |
স্যাঁতসেঁতে তাপ | IEC60068-2-67 Cy |
তাপমাত্রা সাইক্লিং | -20 ° সি 85 ° C থেকে 15 ° সি / মিনিট., 500 চক্র ঢালু |
পাওয়ার / তাপীয় সাইক্লিং | ভিন = 170Vac মিনিট to264Vac সবের্াচ্চ, সম্পূর্ণ লোড, 100 চক্র |
ডিজাইন Marginality | Tmin -10 ° সেঃ Tmax + 10 ° সি, 5 ° ধাপ, ভিন = মিনিট সবের্াচ্চ করতে, 0-105% লোড |
লাইফ টেস্ট | 95% derating বিন্দু, 50000 সময়ে ভিন এবং চাহিদার, ইউনিট রেট |
ঝাল ক্ষমতা | IEC60068-2-20 |
স্ট্যান্ডার্ড সম্মতি
স্ট্যান্ডার্ড | নোট |
UL60950-1 | |
EN60950-1 | |
EN60601-1 | |
এসসিএ 22.2NO.601.1 | |
UL2601 | |
CSA22.2NO.60950-1 | |
দৈহিক তথ্য
মেকানিক্যাল রূপরেখা
দৈর্ঘ্য × প্রস্থ × heigth135 × 125 × 21 (মিমি), 5,315 × 4,921 × 0.826 (ইঞ্চি),
সংযোগকারী প্রশিক্ষণে
পিন # | নাম | নোট |
1 | এন | এসি ইনপুট |
2 | এল | এসি ইনপুট |
3 | FG | এসি ইনপুট স্থল |
4 | GND | আউটপুট স্থল |
5 | GND | |
6 | GND | |
7 | GND | |
8 | + 5 V | |
9 | + 5 V | |
10 | + 5 V | |
11 | + 5 V | |
বৈশিষ্টসূচক ওয়েভ এবং বক্ররেখা
আউটপুট বর্তমান বনাম 1 ফলপ্রসু চিত্র. 400LFM, 25 ° সি
চিত্র 2: নামমাত্র ইনপুট ভোল্টেজ আউটপুট ভোল্টেজ লহরী এবং গ্ম বর্তমান (20 mv / div). লোড ক্যাপ্যাসিট্যান্স: 1μF সিরামিক ক্যাপাসিটর এবং 10μF ট্যান্টালাম ক্যাপাসিটরের. ব্যান্ডউইথ: 20 মেগাহার্টজ.
চিত্র 3: আউটপুট ভোল্টেজ প্রতিক্রিয়া ধাপে পরিবর্তনের লোড বর্তমান (50% -75% Iout (সর্বোচ্চ -50%); DI / DT = 0.1A / μs). লোড টুপি: 10μF, 100 মেগাওয়াট ESR ট্যান্টালাম ক্যাপাসিটর এবং 1μF সিরামিক ক্যাপাসিটর. অধ্যায় 1: Vout (200mV / p)
চিত্র 4: হোল্ড পর্যন্ত সময় বন্ধ করুন
