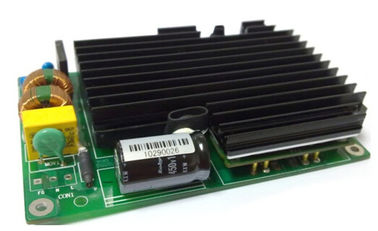

এসি ডিসি শক্তি সরবরাহ 100W আউটপুট 48V SC100-220S48
মুখ্য সুবিধা
উচ্চ আউটপুট শক্তি: 100W
ইনপুট পরিসীমা: 85 ~ 264Vac
উচ্চ দক্ষতা: 85%
লাইন নিয়ন্ত্রণ: ≤ ± 1%
লোড নিয়ন্ত্রণ: ≤ ± 2%
ফিক্সড ফ্রিকোয়েন্সি: 220kHz
বিচ্ছিন্নতা ভোল্টেজ: 1500Vdc
শর্ট সার্কিট সুরক্ষা
বর্তমান সুরক্ষা ওভার আউটপুট
তাপমাত্রা সুরক্ষা ওভার
পন্যের স্বল্প বিবরনী
এই এসি-ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
তিরস্কার করা যায় ইনপুট ভোল্টেজ | 220 | ছুটি | |||
এসি ইনপুট ভোল্টেজ পরিসীমা | 85 | 264 | ছুটি | ||
তিরস্কার করা যায় এসি ইনপুট ফ্রিকোয়েন্সি | 50/60 | Hz হয় | |||
এসি ইনপুট ফ্রিকোয়েন্সি পরিসীমা | 47 | 63 | Hz হয় | ||
সর্বোচ্চ. ইনপুট বর্তমান | 2 | একটি | ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড | ||
দক্ষতা | 85 | % | তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
আউটপুট ভোল্টেজ পরিসীমা | 47,52 | 48 | 48,48 | ভিডিসি | ||
আউটপুট বর্তমান পরিসীমা | 0.1 | 2.1 | একটি | |||
লাইন রেগুলেশন | ± 1 | % | ||||
লোড নিয়ন্ত্রণ | ± 2 | % | ||||
লহরী & গোলমাল | 800 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ | |||
ডায়নামিক প্রতিক্রিয়া | চ্যুতি | ± 1 | % | 25% থেকে 50 25% Iout সর্বোচ্চ 50% 75 50% Iout সবের্াচ্চ, 0 থেকে% করতে% থেকে. 1A / আমাদের | ||
সময় প্রতিষ্ঠাপন | 500 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | |||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 1 | % | ||||
আউটপুট ক্যাপ্যাসিট্যান্স | 470 | μF |
সুরক্ষা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
লোড সুরক্ষা আউটপুট | 2.3 | 2.8 | একটি | হিক্কা | |
শর্ট - সার্কিট সুরক্ষা | 10 | mΩ | হিক্কা | ||
ওভার তাপমাত্রা সুরক্ষা | 105 | ℃ | অটো রিকভারি |
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
MTBF | 100 | KHrs | টিআর-NWT-000332, 80% লোড 300LFM, 40 ℃ তোমাকে ধন্যবাদ | ||
ওজন | 300 | ছ |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -20 | 55 | ℃ | ||
সংগ্রহস্থল তাপমাত্রা | -40 | +85 | ℃ | ||
আপেক্ষিক আদ্রতা | 10 | 90 | % | ||
উচ্চতা | 3000 | মি |
নিরাপত্তা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
বিচ্ছিন্নতা ভোল্টেজ | আউটপুট ইনপুট | 1500 | ভিডিসি | 10mA / 1min, কোন arcing এবং ভাঙ্গন | ||
মাটিতে ইনপুট | 1000 | ভিডিসি | ||||
মাটিতে আউটপুট | 500 | ভিডিসি | 7.5mA / 1min, কোন arcing এবং ভাঙ্গন | |||
বিচ্ছিন্নতা প্রতিরোধের | আউটপুট ইনপুট | 100 | MΩ | 500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা |
পরিবেশগত যোগ্যতা
স্থিতিমাপ | নোট |
কম্পন | ফ্রিকোয়েন্সি পরিসীমা: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz হয়; 80-500Hz, -3dB / OT গ; XYZ অক্ষ, 30min / অক্ষ |
মেকানিক্যাল শক | হাফ-সাইন ওয়েভ, 300m / s2,11ms, ± এক্স, ± y, ± জেড 6tims / অভিমুখ |
কোল্ড (অপারেশন) | IEC60068-2-1 এ্যাড |
স্যাঁতসেঁতে তাপ | IEC60068-2-67 Cy |
তাপমাত্রা সাইক্লিং | -20 ° সি 85 ° C থেকে 15 ° সি / মিনিট., 500 চক্র ঢালু |
পাওয়ার / তাপীয় সাইক্লিং | ভিন = মিনিট সর্বোচ্চ, সম্পূর্ণ লোড, 100 চক্র |
ডিজাইন Marginality | Tmin -10 ° সেঃ Tmax + 10 ° সি, 5 ° ধাপ, ভিন = মিনিট সবের্াচ্চ করতে, 0-105% লোড |
লাইফ টেস্ট | 95% ভিন এবং চাহিদার, derating সময়ে ইউনিট,> 5000 ঘন্টা রেট |
ঝাল ক্ষমতা | IEC60068-2-20 |
স্ট্যান্ডার্ড সম্মতি
স্ট্যান্ডার্ড | নোট |
উল / cUL60950 | |
EN60950 | |
EN60601-1 | |
এসসিএ 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
দৈহিক তথ্য
মেকানিক্যাল রূপরেখা
দৈর্ঘ্য × প্রস্থ × heigth: 135 × 90 × 28 (মিমি), 5.32 × 3.54 × 1.1 (এ),
পিন প্রশিক্ষণে
CON1
পিন নং | নাম | ক্রিয়া |
1 | FG | পৃথিবী |
2 | এন | নিরপেক্ষ লাইন |
3 | এল | লাইভ লাইন |
CON2
পিন নং | নাম | ক্রিয়া |
1 | -48V | নেতিবাচক আউটপুট ভোল্টেজ |
2 | -48V | নেতিবাচক আউটপুট ভোল্টেজ |
3 | GND | ইতিবাচক আউটপুট ভোল্টেজ |
4 | GND | ইতিবাচক আউটপুট ভোল্টেজ |
আবেদন নোট: আবেদন নোট ও প্রযুক্তিগত সাদা কাগজপত্র বিভিন্ন আমাদের ওয়েবসাইট থেকে পিডিএফ ফরম্যাটে ডাউনলোড করা যাবে.
