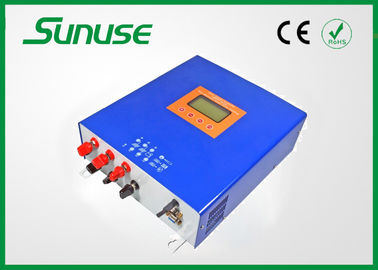

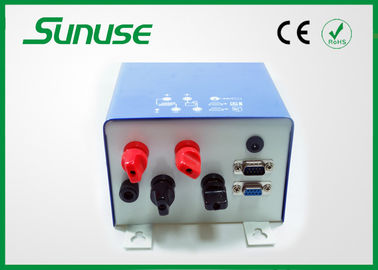

48 ভোল্ট MPPT সৌর ব্যাটারি চার্জ কন্ট্রোলার 60 রহমান 12V / 24V স্বয়ংক্রিয় বাড়িতে ব্যবহারের জন্য সুইচ
দ্রুত বিস্তারিত:
সৌর বিদ্যুৎ সিস্টেমের জন্য 60 রহমান MPPT সৌর ব্যাটারি চার্জ কন্ট্রোলার
বুদ্ধিমান, সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং ফাংশন
স্পেসিফিকেশন:
মডেল | eMPPT6024Z |
ইনপুট | সৌর প্যানেল ইনপুট ভোল্টেজ বিন্যাস | ≤70V |
সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং রেঞ্জ | 12V ~ 70V (12V) 24V ~ 70V (24V) |
ইনপুট রুট | 1 টি চ্যানেল |
আউটপুট | নামমাত্র সিস্টেম ভোল্টেজ | 12V / 24V অটো |
সর্বোচ্চ চার্জ বর্তমান | 60A |
স্বয়ং শোষণের | ≤40mA |
শক্তিনবীকরণ পর্যায়সমূহ | বাল্ক, শোষণ, ফ্লোট |
শক্তিনবীকরণ ভোল্টেজ ভাসা | 13.8V (12.8V ~ 14.2V) × 1 / × 2 / × 4 |
শোষণ চার্জিং ভোল্টেজ | 14.4V (13.6V ~ 15.2V) × 1 / × 2 / × 4 |
তাপমাত্রা ক্ষতিপূরণ | -4mV / সেল / ° সি |
অন্যরা | সর্বোচ্চ ফলপ্রসু | 97% |
HMI | LCD এবং বোতাম |
কুলিং মোড | তাপমাত্রা নিয়ন্ত্রিত সক্রিয় কুলিং |
ওয়ে সংযুক্ত হচ্ছে | M6 টার্মিনাল |
বায়ুমণ্ডলের তাপমাত্রা বিন্যাস | -10 ° C ~ + +50 ° সি |
শৈত্য | 0 ~ 90%, কোন ঘনীভবন |
মাত্রা | 450mm * 335mm * 160mm |
পণ্যের ওজন | 5.6Kg |
সংগ্রহস্থল তাপমাত্রা | -30 ° C ~ + +80 ° সি |
ঐচ্ছিক কার্যাবলী | দূরবর্তী পর্যবেক্ষণ (RS485 বা RS232, DB9 পোর্ট) |
MPPT প্রযুক্তি ভূমিকা:
1, MPPT সৌর চার্জার কন্ট্রোলার উন্নত MPPT (সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং) প্রযুক্তি দিয়ে একটি সিস্টেম. শব্দটি "চার্জ কন্ট্রোলার" একটি অনুষঙ্গহীন ডিভাইস বা একটি নিয়ন্ত্রণ একটি ব্যাটারি প্যাক, ব্যাটারি চালিত সৌর ডিভাইস বা একটি ব্যাটারি recharger মধ্যে ইন্টিগ্রেটেড সার্কিটের করতে পারেন বোঝায়.
2, MPPT সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং মানে. এটা সৌর প্যানেল শক্তি রূপান্তর প্রযুক্তি ব্যবহার করে সর্বোচ্চ বিন্দু (Ext পয়েন্ট বি) এ কাজ করে তোলে. eMPPT নতুন চার্জ কন্ট্রোলার অন্বেষিত এবং আমাদের কোম্পানীর দ্বারা বিকশিত হয়, এবং এটা বুদ্ধির সৌর প্যানেল থেকে বেশি বিদ্যুৎ উৎপন্ন করতে সৌর প্যানেল সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাক MCU ব্যবহার.
চার্জিং প্রক্রিয়া নিয়ন্ত্রণ:
ব্যাটারির শুরু ব্যার্থতার ভোল্টেজ ভিন্ন, eMPPT চার্জিং প্রক্রিয়া চূড়ান্ত করতে বিভিন্ন চার্জিং কৌশল ব্যবহার করা হবে. যখন চার্জিং ব্যাটারি ভোল্টেজ কম শুরু 12.6V চেয়ে (12V ব্যাটারি জন্য), ব্যাটারি বাল্ক, শোষণ এবং ভাসমান ব্যার্থতার হিসাবে তিনটি পর্যায়ে মধ্য দিয়ে যেতে হবে. যখন চার্জিং (12V ব্যাটারি জন্য) ব্যাটারির ভোল্টেজ 12.6V চেয়ে বেশি শুরু, ব্যাটারি বাল্ক হিসেবে দুটি পর্যায়ে মধ্য দিয়ে যেতে এবং চার্জিং ভাসা হবে.
MPPT চার্জ সম্পর্কে: বাল্ক চার্জিং, শোষণ, চার্জিং ব্যার্থতার ভাসা
সৌর প্যানেল কনফিগারেশন:
eMPPT সিরিজের নিয়ামক মনো সৌর প্যানেল এবং পাতলা ফিল্ম সোলার প্যানেল সঙ্গে সংযুক্ত করা যাবে. যখন সিস্টেম, নিশ্চিত করুন সৌর প্যানেল অ্যারের খোলা সার্কিট ভোল্টেজ নিয়ামক দ্বারা অনুমতি সর্বোচ্চ ভোল্টেজ চেয়ে বেশি হয় না. চার্ট এক মনো সৌর প্যানেল এবং পাতলা ফিল্ম প্যানেল এবং তাদের প্যারামিটার মডেলের পরিচয় করিয়ে দিতে হয়. চার্ট 2 12V, 24V এবং 48V সৌর প্যানেল সিস্টেম কনফিগারেশন সমাধান.
মডেল | বিভাগ | Pmax | VOC | আই.এস.সি | Vpmax | Ipmax |
STP140D -12 / চা | Monocrystalline
মডিউল | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | পাতলা- ফিল্ম মডিউল | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S -24 / এ্যাড + + | Monocrystalline
মডিউল | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
এন-F130G5 | পাতলা- ফিল্ম মডিউল | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
উপরে পরামিতি 25 ° সি, AM1.5spectrum অবস্থার জন্য, আর 1000W / মি 2 আলো তীব্রতা. |
মডেল | 12V সিস্টেমের জন্য | 24V সিস্টেমের জন্য | 48V সিস্টেমের জন্য |
STP140D -12 / চা | সমান্তরালভাবে এন | সিরিজে দুই, সমান্তরালভাবে এন | চার সিরিজে, সমান্তরালভাবে এন |
MS140GG-02 | সমান্তরালভাবে এন | সিরিজে দুই, সমান্তরালভাবে এন | চার সিরিজে, সমান্তরালভাবে এন |
STP190S -24 / এ্যাড + + | সমান্তরালভাবে এন | সমান্তরালভাবে এন | সিরিজে দুই, সমান্তরালভাবে এন |
এন-F130G5 | সমান্তরালভাবে এন | সমান্তরালভাবে এন | সিরিজে দুই, সমান্তরালভাবে এন |
"এন" বর্তমান দ্বারা প্রয়োজনীয় পরিমাণ সংখ্যা মানে |
ফাংশন:
1. সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং প্রযুক্তি
নিয়ামক বিভিন্ন আলোকসজ্জা তীব্রতা এবং তাপমাত্রার সৌর প্যানেল সর্বোচ্চ আউটপুট শক্তি বাস্তবায়ন সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাক বাক রূপান্তর বর্তনী এবং MCU প্রযুক্তি ব্যবহার করে. MPPT অ্যালগরিদম আপনার PV সিস্টেম এর দক্ষতা বৃদ্ধি এবং সৌর প্যানেল পরিমাণ কমে যায়.
2. মাল্টি পর্যায় চার্জ কন্ট্রোল
ব্যাটারির শুরু ব্যার্থতার ভোল্টেজ ভিন্ন, নিয়ামক চার্জিং প্রক্রিয়া চূড়ান্ত করতে বিভিন্ন চার্জিং কৌশল ব্যবহার করা হবে. যখন চার্জিং ব্যাটারি ভোল্টেজ কম শুরু 12.4V চেয়ে (12V ব্যাটারি জন্য), ব্যাটারি বাল্ক, শোষণ যেমন তিনটি পর্যায়ে মধ্য দিয়ে যেতে এবং চার্জিং ভাসা হবে. যখন চার্জিং (12V ব্যাটারি জন্য) ব্যাটারির ভোল্টেজ 12.4V চেয়ে বেশি শুরু, ব্যাটারি বাল্ক হিসেবে দুটি পর্যায়ে মধ্য দিয়ে যেতে এবং চার্জিং ভাসা হবে.
3. চার্জিং ভোল্টেজ নিয়ন্ত্রণযোগ্য
4. ভোল্টেজ ব্যার্থতার জন্য তাপমাত্রা ক্ষতিপূরণ
5. তাপমাত্রা নিয়ন্ত্রণ ফ্যান
6. ঘুমাতে রাতে
7. ব্যাটারি সংযোগ সুরক্ষা বিপরীত
8. সৌর প্যানেল বিপরীত সংযোগ সুরক্ষা
9. ব্যাটারি জন্য সুরক্ষা পালনের বিপরীত
10. অভ্যন্তরীণ ওভার হিটিং সুরক্ষা
সৌর প্যানেল ইনপুট জন্য 11 ওভার ভোল্টেজ সুরক্ষা
12. ক্ষমতা সৌর প্যানেল ইনপুট জন্য সীমিত
MPPT সৌর চার্জ কন্ট্রোলার এছাড়াও, যা এ হার বিদ্যুৎপ্রবাহ যোগ করা বা ব্যাটারি থেকে টানা হয় নিয়ন্ত্রণ করে. এটা overcharging বাধা, উপর এবং পরিবর্তনশীল ভোল্টেজ যা নিয়ন্ত্রিত যদি না ব্যাটারি কর্মক্ষমতা বা আয়ু কমে যায় এবং একটি নিরাপত্তা ঝুঁকি অঙ্গবিক্ষেপ পারে. এটি একটি ব্যাটারি সম্পূর্ণ নিষ্কাশন ( "গভীর স্রাব") বাধা দেয় এবং স্রাব নিয়ন্ত্রিত সমাধা যার ফলে ব্যাটারি আয়ু বজায় রাখার. মাইক্রো কন্ট্রোলার এবং ডিজিটাল সিগন্যাল প্রসেসিং (ডিএসপি) প্রযুক্তি MPPT সৌর চার্জার কন্ট্রোলার ব্যবস্থাসহ সম্পূর্ণরূপে ওভার ভোল্টেজ অস্থায়ী বিরুদ্ধে সুরক্ষিত এবং বর্তমান প্রবাহ বিপরীত, এবং ব্যাটারি কোন প্রকার চার্জ করতে পারেন.
