পণ্যের বিবরণ:
প্রদান:
|
Rated Voltage: | 24V | Maximum Current: | 20A |
---|---|---|---|
rated working voltage: | 24V | Charging Mode: | PWM mode |
Warranty: | 1 year | ||
লক্ষণীয় করা: | সৌর চার্জ কন্ট্রোলার,সৌর প্যানেল নিয়ন্ত্রক চার্জ কন্ট্রোলার |

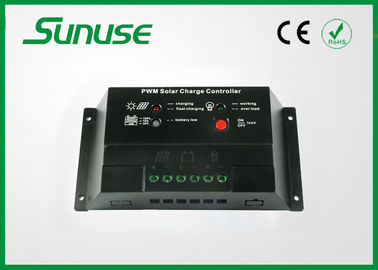

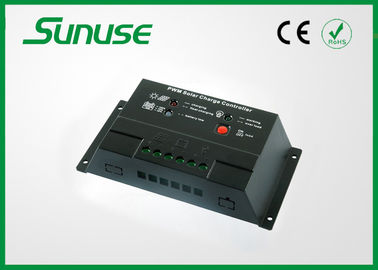

12 ভোল্ট 20 রহমান PWM রাস্তার ব্যবহারের জন্য মোড 3working সঙ্গে সৌর চার্জ কন্ট্রোলার ম্যানুয়াল
দ্রুত বিস্তারিত:
20a PWM সৌর প্যানেল চার্জ কন্ট্রোলার
1. LCD প্রদর্শন
2. PWM ব্যাটারি চার্জিং
3. সমস্ত প্রয়োজনীয় নিরাপত্তা সজ্জিত
4. লোড ওয়ার্কিং মোড সেট করা যেতে পারে
স্পেসিফিকেশন:
মডেল | PWM2024Z | মডেল | PWM2024Z |
সিস্টেম ভোল্টেজ | 12V / 24V | লোড হ্রাস | <13mA |
খোলা বর্তনী ভোল্টেজ | <50V | ব্যার্থতার সার্কিট ভোল্টেজ ড্রপ | <0.2V |
চার্জিং এবং বর্তমান কোন পালনের তিরস্কার করা যায় | 20A | পালনের সার্কিট ভোল্টেজ ড্রপ | <0.1V |
এলিভেটেড ভোল্টেজ | 14.4V / 28.8V | আর্দ্রতা প্রয়োজন | ≤90% |
ভোল্টেজ ব্যার্থতার ভাসা | 13.8V / 27.6V | কেবল ব্যাস | <6mm 2 |
নিম্ন ভোল্টেজ সংযোগ বিচ্ছিন্ন | 11.2V / 22.4V | ইনস্টল করার পদ্ধতি আকার | Φ4mm-159mm * 68mm |
কম ভোল্টেজের পুনরুদ্ধার | 12.6V / 25.2V | মাত্রা | 168mm * 88mm * 34mm |
চার্জিং মোড | PWM | সংগ্রহস্থল তাপমাত্রা | -35 ° সি - 70 ° সি |
আউটপুট জমিদার এবং শর্ট-সার্কিট সুরক্ষা | আউটপুট> 23A এবং 60s বা | কাজ তাপমাত্রা | -25 ° সি - 60 ° সি |
> 29A এবং -15 জমিদার সুরক্ষা বা | |||
> 40A শর্ট সার্কিট |
1. লোড LED নির্দেশক ঝিকিমিকি: নিয়ামক আউটপুট জমিদার বা শর্ট সার্কিট হয়. অপ্রয়োজনীয় লোড অপসারণ করার পরে, নিয়ামক দুই মিনিটের মধ্যে জমিদার সুরক্ষা নিষ্কাশন করা হবে.
2. বন্ধ LED নির্দেশক শক্তিনবীকরণ: কোন সৌর প্যানেল সংযোগ. চেক করে নিন যে কানেক্ট অধিকার এবং মজবুত.
3. ব্যাটারী ক্ষমতা ইনডিকেটর LED বন্ধ: চেক করে নিন যে সৌর প্যানেল, ব্যাটারি এবং চাপের সংযোগ সঠিক.
LED ইঙ্গিত ইন্সট্রাকশন:
আইকন | ইনডিকেটর | রাষ্ট্র | নির্দেশ |
| LED চার্জিং | বন্ধ | চার্জিং না, কোন সৌর প্যানেল বা দুর্বল রোদ সংযোগ |
উপর | চার্জিং বা এলিভেটেড চার্জিং | ||
ঝিকিমিকি | চার্জিং ভাসা, ব্যাটারি পূর্ণ চার্জ | ||
| ব্যাটারী ক্ষমতা LED | সবুজ নেতৃত্বে | ব্যাটারি পূর্ণ ক্ষমতা |
হলুদ নেতৃত্বে | ব্যাটারী ক্ষমতা স্বাভাবিক | ||
লাল নেতৃত্বে | ব্যাটারী ক্ষমতা কম | ||
লাল ঝিকিমিকি নেতৃত্বে | ব্যাটারি কম ভোল্টেজ সুরক্ষা | ||
| লোড LED | উপর | লোড |
বন্ধ | বন্ধ লোড | ||
ঝিকিমিকি | লোড বন্ধ, আউটপুট জমিদার বা শর্ট সার্কিট. |
লোড ওয়ার্কিং মোড ইন্সট্রাকশন এবং সেটিং:
1. সাধারন মোড: নিয়ামক PWM আলো এবং টাইমার ফাংশন ছাড়া নিয়ামক ব্যার্থতার হিসাবে ব্যবহার করা হয়. নিয়ন্ত্রক বিশেষ অনুরোধ ছাড়া এই মোড রয়েছে.
2. আলোর এবং টাইমার নিয়ন্ত্রণ মোড: এই মোডে এ নিয়ামক অন্ধকারের পর লোড করা শুরু করবে এবং ঘন্টার সেটিং (বা সূর্যোদয়ের) পর লোড বন্ধ করে দেবে.
3. আলোর নিয়ন্ত্রণ মোড: এই মোডে, যখন সৌর প্যানেল ভোল্টেজ 2.5V চেয়ে কম (. 24V সিস্টেম, জন্য 5V 48V সিস্টেম, 10V জন্য), নিয়ামক লোড 10 সেকেন্ড পর শুরু হবে. যখন সৌর প্যানেল ভোল্টেজ বেশী তারপর 3.5V হয় (24V সিস্টেমের জন্য, 7V. 48V সিস্টেম, 14V জন্য), নিয়ামক লোড 10 সেকেন্ড পর বন্ধ হয়ে যাবে.
PWM প্রযুক্তি:
সৌর চার্জার কন্ট্রোলার উন্নত MOSFET ভিত্তিক PWM প্রযুক্তি সঙ্গে একটি সিস্টেম. শব্দটি "চার্জ কন্ট্রোলার" একটি অনুষঙ্গহীন ডিভাইস বা একটি নিয়ন্ত্রণ একটি ব্যাটারি প্যাক, ব্যাটারি চালিত সৌর ডিভাইস বা একটি ব্যাটারি recharger মধ্যে এক ইন্টিগ্রেটেড সার্কিটের করতে পারেন বোঝায়.
নিয়ামক বন্ধ-গ্রিড সৌর সিস্টেমের জন্য হয়. এই সোলার মডিউল ব্যবহার করে চার্জ লোড দ্বারা কারামুক্ত ওভার পেয়ে থেকে ব্যাটারি রক্ষা করে. চার্জিং প্রক্রিয়া দীর্ঘ ব্যাটারি জীবন এবং উন্নত সিস্টেমের কর্মক্ষমতা জন্য অপ্টিমাইজ করা হয়েছে.
ব্যাপক স্ব-নিদানবিদ্যা এবং ইলেকট্রনিক সুরক্ষা ফাংশন ইনস্টলেশন ভুল বা সিস্টেম ফল্ট থেকে ক্ষতি রোধ.
