পণ্যের বিবরণ:
প্রদান:
|
Rated Voltage: | 24V | Maximum Current: | 20A |
---|---|---|---|
rated working voltage: | 24V | Charging Mode: | PWM mode |
Operating Temperature: | -10~60 degree | ||
লক্ষণীয় করা: | সৌর প্যানেল নিয়ন্ত্রক চার্জ কন্ট্রোলার,সর্বাধিক পাওয়ার পয়েন্ট ট্র্যাকিং চার্জ কন্ট্রোলার |

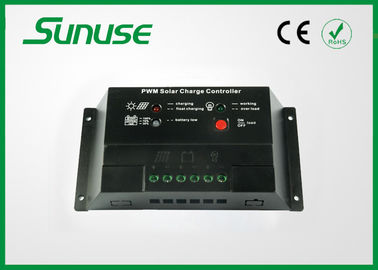

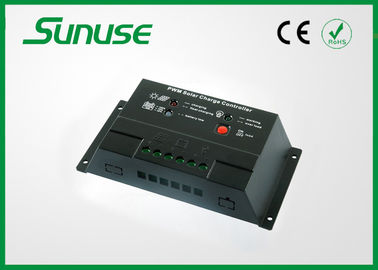

এলইডি সঙ্গে 20a 12V 24V অটো সনাক্তকরণ PWM সৌর প্যানেল চার্জ কন্ট্রোলার সার্কিট
দ্রুত বিস্তারিত:
20A PWM সৌর প্যানেল চার্জ কন্ট্রোলার
1. LED ডিসপ্লে
2. PWM ব্যাটারি চার্জিং
3. সমস্ত প্রয়োজনীয় নিরাপত্তা সজ্জিত
4. লোড ওয়ার্কিং মোড সেট করা যেতে পারে
স্পেসিফিকেশন:
মডেল | PWM2024Z | মডেল | PWM2024Z |
সিস্টেম ভোল্টেজ | 12V / 24V | লোড হ্রাস | <13mA |
খোলা বর্তনী ভোল্টেজ | <50V | ব্যার্থতার সার্কিট ভোল্টেজ ড্রপ | <0.2V |
চার্জিং এবং বর্তমান কোন পালনের তিরস্কার করা যায় | 20A | পালনের সার্কিট ভোল্টেজ ড্রপ | <0.1V |
এলিভেটেড ভোল্টেজ | 14.4V / 28.8V | আর্দ্রতা প্রয়োজন | ≤90% |
ভোল্টেজ ব্যার্থতার ভাসা | 13.8V / 27.6V | কেবল ব্যাস | <6mm 2 |
নিম্ন ভোল্টেজ সংযোগ বিচ্ছিন্ন | 11.2V / 22.4V | ইনস্টল করার পদ্ধতি আকার | Φ4mm-159mm * 68mm |
কম ভোল্টেজের পুনরুদ্ধার | 12.6V / 25.2V | মাত্রা | 168mm * 88mm * 34mm |
চার্জিং মোড | PWM | সংগ্রহস্থল তাপমাত্রা | -35 ° সি - 70 ° সি |
আউটপুট জমিদার এবং শর্ট-সার্কিট সুরক্ষা | আউটপুট> 23A এবং 60s বা | কাজ তাপমাত্রা | -25 ° সি - 60 ° সি |
> 29A এবং -15 জমিদার সুরক্ষা বা | |||
> 40A শর্ট সার্কিট | |||
1. লোড LED নির্দেশক ঝিকিমিকি: নিয়ামক আউটপুট জমিদার বা শর্ট সার্কিট হয়. অপ্রয়োজনীয় লোড অপসারণ করার পরে, নিয়ামক দুই মিনিটের মধ্যে জমিদার সুরক্ষা নিষ্কাশন করা হবে.
2. বন্ধ LED নির্দেশক শক্তিনবীকরণ: কোন সৌর প্যানেল সংযোগ. চেক করে নিন যে কানেক্ট অধিকার এবং মজবুত.
3. ব্যাটারী ক্ষমতা ইনডিকেটর LED বন্ধ: চেক করে নিন যে সৌর প্যানেল, ব্যাটারি এবং চাপের সংযোগ সঠিক.
LED ইঙ্গিত ইন্সট্রাকশন:
আইকন | ইনডিকেটর | রাষ্ট্র | নির্দেশ |
| LED চার্জিং | বন্ধ | চার্জিং না, কোন সৌর প্যানেল বা দুর্বল রোদ সংযোগ |
উপর | চার্জিং বা এলিভেটেড চার্জিং | ||
ঝিকিমিকি | চার্জিং ভাসা, ব্যাটারি পূর্ণ চার্জ | ||
| ব্যাটারী ক্ষমতা LED | সবুজ নেতৃত্বে | ব্যাটারি পূর্ণ ক্ষমতা |
হলুদ নেতৃত্বে | ব্যাটারী ক্ষমতা স্বাভাবিক | ||
লাল নেতৃত্বে | ব্যাটারী ক্ষমতা কম | ||
লাল ঝিকিমিকি নেতৃত্বে | ব্যাটারি কম ভোল্টেজ সুরক্ষা | ||
| লোড LED | উপর | লোড |
বন্ধ | বন্ধ লোড | ||
ঝিকিমিকি | লোড বন্ধ, আউটপুট জমিদার বা শর্ট সার্কিট. |
লোড ওয়ার্কিং মোড ইন্সট্রাকশন এবং সেটিং:
1. সাধারন মোড: নিয়ামক PWM আলো এবং টাইমার ফাংশন ছাড়া নিয়ামক ব্যার্থতার হিসাবে ব্যবহার করা হয়. নিয়ন্ত্রক বিশেষ অনুরোধ ছাড়া এই মোড রয়েছে.
2. আলোর এবং টাইমার নিয়ন্ত্রণ মোড: এই মোডে এ নিয়ামক অন্ধকারের পর লোড করা শুরু করবে এবং ঘন্টার সেটিং (বা সূর্যোদয়ের) পর লোড বন্ধ করে দেবে.
3. আলোর নিয়ন্ত্রণ মোড: এই মোডে, যখন সৌর প্যানেল ভোল্টেজ 2.5V চেয়ে কম (. 24V সিস্টেম, জন্য 5V 48V সিস্টেম, 10V জন্য), নিয়ামক লোড 10 সেকেন্ড পর শুরু হবে. যখন সৌর প্যানেল ভোল্টেজ বেশী তারপর 3.5V হয় (24V সিস্টেমের জন্য, 7V. 48V সিস্টেম, 14V জন্য), নিয়ামক লোড 10 সেকেন্ড পর বন্ধ হয়ে যাবে.
বৈশিষ্ট্য:
1. Intuitionistic LED সূচক, বর্তমান সিস্টেমের ব্যাটারী ক্ষমতা দেন চার্জিং এবং ব্যাটারি রাষ্ট্র পালনের.
2. overcharging, পালনের, জমিদার, শর্ট সার্কিট ওভার সংরক্ষণমূলক ফাংশান এবং সংযোগ বিপরীত.
3. টমটম টাইপ PWM চার্জিং অ PWM চার্জিং তুলনায় 6% থেকে 3% দ্বারা চার্জিং দক্ষতা বৃদ্ধি করে তোলে.
4. চার্জিং এবং সম্পাদনকালে পরামিতি উৎপাদন সময় নির্ধারণ করা হয়েছে (বিশেষ পরামিতি আগাম বলা প্রয়োজন), তাই পরামিতি সমন্বয় করার কোন প্রয়োজন.
5. এটা চাপের কাজ মোড সেট করতে পারেন.
6. ইউএসবি চার্জিং ফাংশন (ঐচ্ছিক).
7. গ্রিড-পরিপূরক (ঐচ্ছিক ফাংশন).
8. দূরবর্তী টেলিযোগাযোগ ফাংশন সজ্জিত (ঐচ্ছিক ফাংশন).
9. রাতে ব্যাটারি পালনের থেকে আটকান ব্যাটারি.
প্রশ্ন:
1. প্রশ্নঃ U আপনার নিজস্ব কারখানা আছে না?
উত্তর: হ্যাঁ, আমরা আছে. আমাদের কারখানা Wenzhou শহরের মধ্যে অবস্থিত, চেচিয়াং প্রদেশ, চীন.
2. প্রশ্নঃ আমি কিভাবে আপনার কারখানা পরিদর্শন করতে পারেন?
উত্তর: আগে আপনি আপনার দেশ থেকে অপসৃত, দয়া করে আমাদের জানান. আমরা সময় আপনি কুড়ান ব্যবস্থা করা হবে.
3. প্রশ্নঃ তোমার নামেই ও বাক্স উপর আমাদের কোম্পানী লোগো মুদ্রণ যায়নি.
উত্তর: হ্যাঁ, আমরা OEM অর্ডার গ্রহণ.
4. প্রশ্নঃ তোমার সৌর প্রকল্প প্রকৌশলী যিনি আমাকে সিস্টেম ইনস্টল করার জন্য কৌশল পারেন না?
উত্তর: হ্যাঁ, আমরা একটি পেশাদার প্রকৌশলী দল আছে. তারা কিভাবে একটি সৌর সিস্টেম ইনস্টল করার জন্য আপনি শেখাতে পারেন.
অ্যাপ্লিকেশন:
ব্যক্তি যোগাযোগ: Mr. Song
টেল: 86-137367899
ফ্যাক্স: 86-755-7287468
